一、搞電子維修用什么樣的示波器

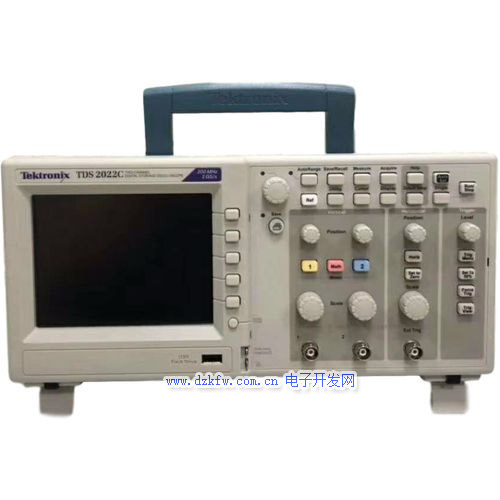

對于維修電視機之類的模擬電子電路產品，建議采用20MHz雙蹤模擬示波器就夠了。對于維修數字電路之類的數字電子電路產品，建議采用數字示波器，帶寬頻率視該電子產品的時鐘頻率而定。對于需要分析突發故障信號的復雜數字電子產品，建議采用具有單次捕捉能力的數字存儲示波器，比如“泰克”TDS2022型200MHz雙蹤數字存儲示波器，

二、示波器選購及注意事項

選購示波器時，要根據檢測需要選購。 一般的檢測，單通道示波器即可，對于檢測兩個相關的信號時，需要使用雙通道示波器。雙通道示波器具有兩個獨立的信號處理通道，可同時輸入兩個信號，因而可以將兩個信號的相位、幅度、波形等參數進行比較和計量。此外，在檢測同一信號的直流分量和交流分量時，借助于雙通道示波器的兩個通道，一個通道測直流分量，一個通道測交流分量，會十分方便。

在進行家用電器設備的電視機、影碟機、電磁爐等維修時，通常選40MHz 雙通道示波器可以滿足維修要求，因?yàn)樵诰S修工作中往往不需要精確的測量信號的各種參數， 只需粗略的觀測信號波形，估算頻率和周期。此外，家電產品中很多的信號的頻率特性都在示波器的測量范圍之內，例如音頻信號、視頻信號、行同步、場同步、控制信號等都在示波器的測量范圍之內，某些大于40MHz時鐘信號也能測量。

經濟條件好應選購100MHz的示波器，這樣測量高頻信號的精度更高。

家電維修工作中的示波器最好要有選行(電視信號的行信號)和選場(場同步)功能，觀測視頻信號時易于同步，使觀測的波形穩定。

示波器是現代家電維修中必不可少的一種儀器。有了它技術人員就能快速、準確的找到故障所在，所以正確、熟練使用示波器是家電維修員的的必修課程。

雖然示波器的牌號、型號、品種繁多，但其基本組成和功能卻大同小異，本文介紹通用示波器的使用方法。

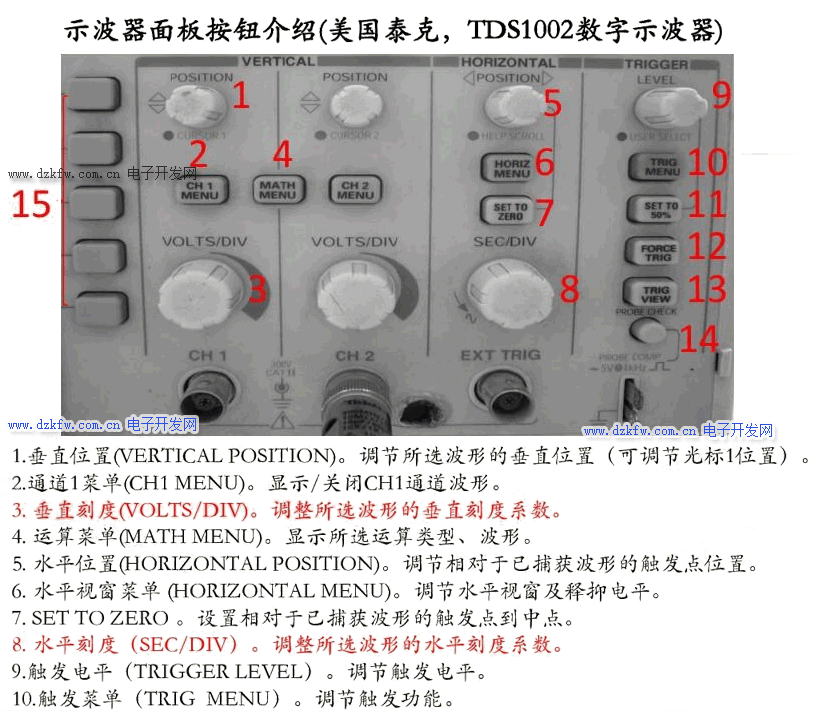

三、面板介紹

1.亮度和聚集旋鈕

亮度調理旋鈕用于調理光跡的亮度(有些示波器稱為"輝度")，運用時應使亮度恰當，若過亮，簡單損壞示波管。聚集調理旋鈕用于調理光跡的聚集(粗細)程度，運用時以圖形明晰為佳。

2.信號輸入通道

常用示波器多為雙蹤示波器，有兩個輸入通道，分別為通道1(CH1)和通道2(CH2)，可分別接上示波器探頭，再將示波器外殼接地，探針插至待測部位進行測量。

3.通道選擇鍵(筆直辦法選擇)

常用示波器有五個通道選擇鍵：

(1)CH1：通道1單獨顯現;

(2)CH2：通道2單獨顯現;

(3)ALT：兩通道交替顯現;

(4)CHOP：兩通道斷續顯現，用于掃描速度較慢時雙蹤顯現;

(5)ADD：兩通道的信號疊加。修理中以選擇通道1或通道2為多。

4.筆直靈敏度調理旋鈕

調理筆直偏轉靈敏度，應根據輸入信號的幅度調理旋鈕的方位，將該旋鈕指示的數值(如0.5V/div，表明筆直方向每格幅度為0.5V)乘以被測信號在屏幕筆直方向所占格數，即得出該被測信號的幅度。

5.筆直移動調理旋鈕

用于調理被測信號光跡在屏幕筆直方向的方位。

6.水平掃描調理旋鈕

調理水平速度，應根據輸入信號的頻率調理旋鈕的方位，將該旋鈕指示數值(如0.5ms/div，表明水平方向每格時間為0.5ms)，乘以被測信號一個周期占有格數，即得出該信號的周期，也能夠換算成頻率。

7.水平方位調理旋鈕

用于調理被測信號光跡在屏幕水平方向的方位。

8.觸發辦法選擇

示波器通常有四種觸發辦法：

(1)常態(NORM)：無信號時，屏幕上無顯現;有信號時，與電平操控合作顯現安穩波形;

(2)主動(AUTO)：無信號時，屏幕上顯現光跡;有信號時與電平操控合作顯現安穩的波形;

(3)電視場(TV)：用于顯現電視場信號;

(4)峰值主動(P-PAUTO)：無信號時，屏幕上顯現光跡;有信號時，無需調理電平即能取得安穩波形顯現。該辦法只要有些示波器(例如CALTEK卡爾泰克CA8000系列示波器)中選用。

9.觸發源選擇

示波器觸發源有內觸發源和外觸發源兩種。假如選擇外觸發源，那么觸發信號應從外觸發源輸入端輸入，家電修理中很少選用這種辦法。假如選擇內觸發源，通常選擇通道1(CH1)或通道2(CH2)，應根據輸入信號通道選擇，假如輸入信號通道選擇為通道1，則內觸發源也應選擇通道1。

四、測量方法

1.幅度和頻率的測量方法(以測試示波器的校準信號為例)

(1)將示波器探頭刺進通道1插孔，并將探頭上的衰減置于"1"檔;

(2)將通道選擇置于CH1，耦合辦法置于DC檔;

(3)將探頭探針刺進校準信號源小孔內，此刻示波器屏幕呈現光跡;

(4)調理筆直旋鈕和水平旋鈕，使屏幕顯現的波形圖安穩，并將筆直微調和水平微調置于校準方位;

(5)讀出波形圖在筆直方向所占格數，乘以筆直衰減旋鈕的指示數值，得到校準信號的幅度;

(6)讀出波形每個周期在水平方向所占格數，乘以水平掃描旋鈕的指示數值，得到校準信號的周期(周期的倒數為頻率);

(7)通常校準信號的頻率為1kHz，幅度為0.5V，用以校準示波器內部掃描振蕩器頻率，假如不正常，應調理示波器(內部)相應電位器，直至相符停止。

2.示波器使用舉例(以測量788手機13MHz時鐘脈沖為例)

手機中的13MHz時鐘信號正常是開機的必要條件，因此修理時要常常測量有無13MHz時鐘信號。步驟如下：

(1)打開示波器，調理亮度和聚集旋鈕，使屏幕上顯現一條亮度適中、聚集良好的水平亮線;

(2)按上述辦法校準好示波器，然后將耦合辦法置于AC檔;

(3)將示波器探頭的接地夾夾在手機電路板的接地址，探針插到788手機CPU第腳;

(4)接通手機電源，按開機鍵，調理筆直掃描水和平掃描旋鈕，觀察屏幕上是不是呈現安穩的波形，假如沒有，通常闡明沒有13MHz信號。
