貯水式電熱水器分為封閉式、出口敞開式、開口式等。

貯水式電熱水器結構及工作原理

　　一、結構
　　
　　電熱水器主要部件有加熱元件、內膽、溫度控制器、限壓閥（泄壓閥）、漏電保護器和混水閥等。

　　1．加熱元件
　　
　　加熱元件多為電熱管漏水式，不論外形如何，其工作原理基本相同。正常使用時，加熱器完全浸在水里，因此熱效率高。

　　2．內膽
　　
　　內膽是貯水容器，通常使用不銹鋼、鋼板復合材料（搪瓷、鋼板上涂其他防銹材料）、塑料（僅限于開口式）等。電熱水器的使用壽命主要取決于內膽。

　　封閉式、出口敞開式、開口式熱水器內膽所承受的壓力不同。封閉式的閥門安裝在出水口處，進水口始終和水源相通，因為自來水的壓力≤0.4MPa，所以要求內膽長時間承受0.6MPa的壓力。出口敞開式和開口式的閥門安裝在進水口處，一般不要求內膽承受壓力。有的在出口敞開式熱水器中裝有一只較小壓力的可泄壓的限壓閥。

　　3．溫度控制器
　　
　　溫度控制器分為雙金屬片式、蒸汽壓力式（又稱毛細管式）和微電腦式三種。

　　4．限壓閥（泄壓閥）
　　
　　封閉式電熱水器未使用時，內膽相對封閉。在加熱過程中，熱脹冷縮和熱氣不斷形成，內膽處于受內壓的狀態，如果壓力超過內膽的承受極限，勢必造成內膽開裂的嚴重事故。為此．在熱水器內膽上安裝了一個限壓閥，當壓力過高時，限壓閽的泄壓裝置泄壓，以減輕內膽的壓力，一般限壓閥的動作壓力為0.6MPa～0.7MPa。

　　出口敞開式電熱水器的出水口和大氣相通，其限壓閥的動作壓力為O.lMPa一0.2MPa。開口式電熱水器的內膽有一溢水口和大氣相通，所以不安裝泄壓閥。另外，為了防止停水時因內膽中的水倒流而發生干燒，在限壓閥中設計了一個單向閥。

　　5．漏電保護器
　　
　　為了確保安全，在電熱水器中安裝了漏電保護器，其動作電流為30mA。6．混水閻混水閥將電熱水器中的熱水和自來水管中的冷水混合在一起，以送出溫度適合的水。混水閥也是一個關閉閥，用于關閉出水。

　　二、工作原理
　　

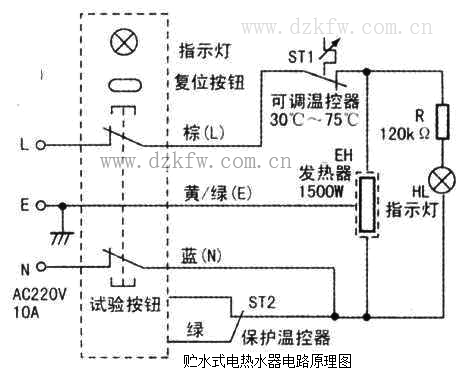

　　貯水式電熱水器將一定量的水加熱到設定溫度，并保持恒溫。使用時，通過混水裝置將水調節到需要的溫度，其典型電路如圖所示。當電熱水器帶漏電保護功能插頭通電時，電源插頭上的加熱指示燈亮。當膽內水溫達到設定的溫度時，溫控器斷開加熱器電路，電熱水器進入保溫狀態。要用熱水時，只需開啟混水閥，在熱水流出的同時，自來水會流人膽內補充貯水量。當膽內水溫低于設定溫度時，加熱器又開始加熱。

　　電熱水器都設有多重保護功能，主要有：

　　1．漏電保護
　　
　　漏電保護開關與插頭連為一體，觸點為雙路通斷控制，設有試驗按鈕和電源指示燈。正常情況下，流過保護器磁環的電流大小相等，方向相反，磁環檢測線圈無感應電流信號，漏電檢測電路輸出低電平。漏電時，流過保護磁環的電流不平衡，磁環檢測線圈感應出漏電信號，經放大輸出高電平，控制電路可控硅導通，繼電器線圈通電吸合，切斷主電路電源，電源指示燈、加熱指示燈滅，電熱水器停止工作。

　　2．防干燒保護
　　
　　防干燒保護由干簧管熱敏開關及漏電保護器等組成，斷路溫度為93℃+/-5℃。當熱水器處于干燒狀態時(溫度超過93℃±5℃，干燒保護器熱敏開關雙金屬片觸點斷開，使漏電保護器控制線路產生不平衡電流，漏電保護插頭觸點動作，復位按鈕彈起，切斷主電路，發熱管斷電停止加熱。

　　3．溫控器超溫保護
　　
　　溫控器超溫保護裝置由溫度傳感器與溫度調節開關等組成。溫度傳感器的探頭和導管是由薄壁銅管制成的，內充熱膨脹系數穩定的油質液體，導管尾端與一圓柱形空腔金屬片連接。當水溫超過設定溫度時，傳感器受熱，內充油質液體膨脹，擠壓圓柱形底部的金屬片使之變形，并產生向下的力矩，使其連動的主電路溫控開關(SAT)觸點動作，加熱指示燈滅，切斷主電路電源，起到超溫保護作用。其調溫功能是通過調溫旋鈕調整溫控開關觸點的動作行程來實現的，溫度調整范圍為30℃～75℃。

　　4．水位限制保護
　　
　　熱水器出水管口高于發熱管約LOCm，使水膽內水位始終高于發熱管，從而達到防止加熱管無水干燒的作用。

　　5．限壓安全閥保護
　　
　　安裝電熱水器，須在其水管處加裝原廠所配的泄壓閥。泄壓閥的泄壓壓力為0.7MPa。其作用是，當熱水器發生干燒故障、內部壓力大于自來水供水壓力(0.6MPa)，并超過0.7MPa時，泄壓安全閥反向導通，泄壓放水，起到泄壓保護的作用。
