工作原理：

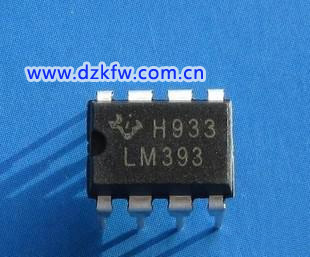

看上圖，以LM393為例，內部集成了兩個比較器，除電源VCC和GND，其余每個比較器都有兩個輸入端和一個輸出端，其中3腳和5腳為同相輸入端用+號表示，6腳和2腳為反相輸入端用—號表示，1腳和7腳為兩個比較器的輸出端。工作過程如下，同相輸入端電壓大于反相輸入端，在輸出端就會輸出高電平；反相輸入端大于同相輸入端，在輸出端就會輸出低電平。這兩個輸入端電壓差別大于10mV就能確保輸出能從一種狀態可靠地轉換到另一種狀態。下面舉例說明一下。

簡單應用舉例：

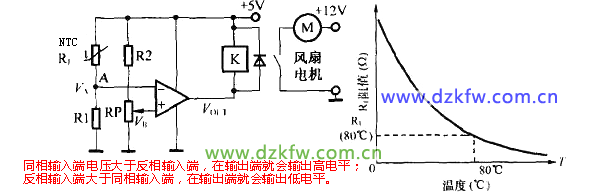

上圖為很簡單的溫度控制電路，圖中NTC是一個負溫度系數熱敏電阻，負溫度系數就是溫度越高，阻值越小。圖中K是一個繼電器，熱敏電阻和R1組成“電阻分壓器”（我上一篇文章中），取R1兩端電壓值VA送入比較器的反相輸入端；R2和RP也構成一個分壓器，取RP上某一點的電壓值VB送入同相輸入端。

我們設定溫度超過80攝氏度時，風扇自動運行，根據熱敏電阻在80攝氏度時的取值，確定R1的阻值大小，從而計算VA點在80度時的的電壓值，調整RP，使VB點的電壓值比此VA點低于10mv以上就可以了。當工作時，一旦溫度超過80攝氏度，NTC熱敏電阻阻值下降，使得VA點電壓值升高超過VB點，即反相輸入大于同相輸入，比較器輸出反轉，輸出低電平，繼電器中線圈導通，開關閉合，使風扇運行。而低于這個溫度時，VB點上的電壓值比VA點高，即同相輸入大于反向輸入，比較器輸出高電平，繼電器線圈中沒有電流流過，開關不閉合，風扇不轉。

上面舉例中，采用的是低電平控制風扇運行，所以不需要外接上拉電阻，另處需要說明，比較器通常都是集電極開路輸出。所以必需加上拉電阻，上拉電阻一般取值3K~10K。說白了，就是不接上拉電阻，就不能輸出高電平。
