比較器通常由集成運放構成，與普通運放電路不同的是，比較器中的集成運放大多處于開環或正反饋的狀態。只要在兩個輸入端加一個很小的信號，運放就會進入非線性區，屬于集成運放的非線性應用范圍。在分析比較器時，“虛斷”原則仍成立，“虛短”及“虛地”等概念僅在判斷臨界情況時才適應。

一、零電平比較器(過零比較器)

電壓比較器是將一個模擬輸入信號ui與一個固定的參考電壓UR進行比較和鑒別的電路。
參考電壓為零的比較器稱為零電平比較器。按輸入方式的不同可分為反相輸入和同相輸入兩種零電位比較器，如圖1(a)、(b)所示

圖1 過零比較器
(a)反相輸入；(b)同相輸入

通常用閾值電壓和傳輸特性來描述比較器的工作特性。

閾值電壓(又稱門檻電平)是使比較器輸出電壓發生跳變時的輸入電壓值，簡稱為閾值，用符號UTH表示。

傳輸特性是比較器的輸出電壓uo與輸入電壓ui在平面直角坐標上的關系。

畫傳輸特性的一般步驟是：先求閾值，再根據電壓比較器的具體電路，分析在輸入電壓由最低變到最高(正向過程)和輸入電壓由最高到最低(負向過程)兩種情況下，輸出電壓的變化規律，然后畫出傳輸特性。

二、任意電平比較器(俘零比較器)

將零電平比較器中的接地端改接為一個參考電壓UR(設為直流電壓)，由于UR的大小和極性均可調整，電路成為任意電平比較器或稱俘零比較器。

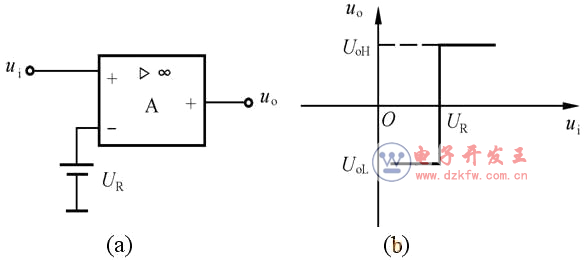

圖2 任意電平比較器及傳輸特性
(a)任意電平比較器；(b)傳輸特性

圖3 電平檢測比較器信傳輸特性
(a)電平檢測比較器；(b)傳輸特性

電平電壓比較器結構簡單，靈敏度高，但它的抗干擾能力差。也就是說，如果輸入信號因干擾在閾值附近變化時，輸出電壓將在高、低兩個電平之間反復地跳變，可能使輸出狀態產生誤動作。為了提高電壓比較器的抗干擾能力，下面介紹有兩個不同閾值的滯回電壓比較器。

三、滯回電壓比較器

滯回比較器又稱施密特觸發器,遲滯比較器。這種比較器的特點是當輸入信號ui逐漸增大或逐漸減小時，它有兩個閾值，且不相等，其傳輸特性具有“滯回”曲線的形狀。
滯回比較器也有反相輸入和同相輸入兩種方式。

UR是某一固定電壓，改變UR值能改變閾值及回差大小。
以圖4(a)所示的反相滯回比較器為例，計算閾值并畫出傳輸特性

圖4 滯回比較器及其傳輸特性
(a)反相輸入；(b)同相輸入

1.正向過程的閾值為

形成電壓傳輸特性的abcd段
2.負向過程的閾值為

形成電壓傳輸特性上defa段。由于它與磁滯回線形狀相似，故稱之為滯回電壓比較器。

利用求閾值的臨界條件和疊加原理方法，不難計算出圖4(b)所示的同相滯回比較器的兩個閾值

兩個閾值的差值ΔUTH=UTH1–UTH2稱為回差。

由上分析可知，改變R2值可改變回差大小，調整UR可改變UTH1和UTH2，但不影響回差大小。即滯回比較器的傳輸特性將平行右移或左移，滯回曲線寬度不變。

圖5 比較器的波形變換
(a)輸入波形；(b)輸出波形

例如，滯回比較器的傳輸特性和輸入電壓的波形如圖6(a)、(b)所示。根據傳輸特性和兩個閾值(UTH1＝2V, UTH2=–2V)，可畫出輸出電壓uo的波形，如圖6(c)所示。從圖可見，ui在UTH1與UTH2之間變化，不會引起uo的跳變。但回差也導致了輸出電壓的滯后現象，使電平鑒別產生誤差。

圖6 說明滯回比較器抗干擾能力強的圖

(a)已知傳輸特性；(b)已知ui 波形；
(c)根據傳輸特性和ui波形畫出的uo波形

四、窗口電壓比較器

電平比較器和滯回比較器有一個共同特點，即ui單方向變化(正向過程或負向過程)時，uo只跳變一次。只能檢測一個輸入信號的電平，這種比較器稱為單限比較器。

雙限比較器又稱窗口比較器。它的特點是輸入信號單方向變化(例如ui 從足夠低單調升高到足夠高)，可使輸出電壓uo跳變兩次，其傳輸特性如圖7(b)所示，它形似窗口，稱為窗口比較器。窗口比較器提供了兩個閾值和兩種輸出穩定狀態可用來判斷ui 是否在某兩個電平之間。

圖7 窗口比較器電路及傳輸特性
(a)窗口比較器；(b)傳輸特性
