把上面的圖改畫為下面的圖。

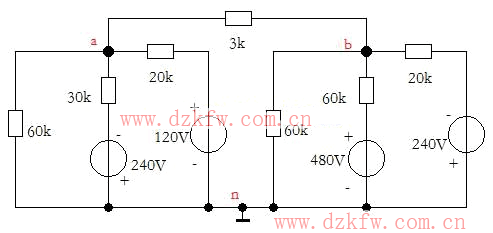

將電阻R=3k從電路中斷開，并設定如圖三個節點。
電路整個分解為左右兩個部分：
左邊：節點電壓為Uan，使用節點電壓法，可得到方程：
Uan/60+（Uan+240）/30+（Uan-120）/20=0。
解得：Uan=-20（V）。
右邊：節點電壓為Ubn，同樣使用節點電壓法：
Ubn/60+（Ubn-480）/60+（Ubn+240）/20=0，解得：Ubn=-48（V）。
所以：Uoc=Uab=Uan-Ubn=-20-（-48）=28（V）。
再將所有電壓源短路，得到：Req=Rab=60‖30‖20+60‖60‖20=10+12=22（kΩ）。
戴維南：U=Uoc×R/（Req+R）=28×3/（22+3）=3.36（V）。
