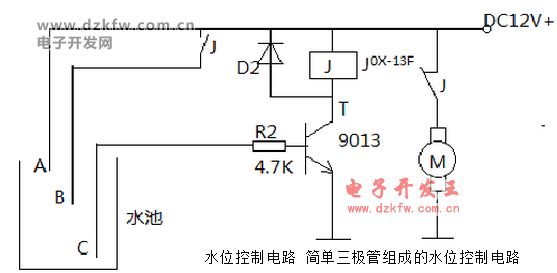

會員注冊本電路的特點和工作的基本原理為，利用三極管的基極點位控制三極管導通的原理，通過控制繼電器的長開和長閉的相互轉(zhuǎn)換來實現(xiàn)其控制功能。
電路中4.7K電阻的作用是避免由于電路電壓過大而燒毀三極管，其中當電路開始工作時，水池中沒有水，電機工作抽水進入水池，水位很快淹沒c點，然后到達b點，此時三極管還沒有工作。最后上升到a點，三極管集電極、基極回路導通，繼電器工作，斷開電機的工作電路，等到一段時間，水池里的水自然減少，當水位下降到b點下時，三極管電路停止工作。電機開始工作，繼續(xù)抽水進入水池。又開始重復上述過程。
