[1] 晶體三極管通常簡稱為晶體管或三極管，是一種具有兩個PN結的半導體器件。晶體三極管是電子電路中的核心器件之一，在各種電子電路中的應用十分廣泛。
[2] 晶體三極管的文字符號為“VT”，圖形符號如圖所示。
[3] 電流放大系數β是晶體三極管的主要參數之一，是指集電極電流Ic的變化量與基極電流Ib的變化量之比，反映了三極管的放大能力。如圖所示，當Ib從40μA上升到60μA時，相應的Ic從6mA上升到9mA，其β=（9-6）×103/（60-40）=150。
[4] 特征頻率fT是晶體三極管的另一主要參數。當工作頻率超過一定值時，三極管的β值開始下降。β值下降到1時所對應的頻率即為特征頻率fT。
[5] 晶體三極管具有三根管腳，分別是：基極b、發射極e和集電極c，使用中應識別清楚。

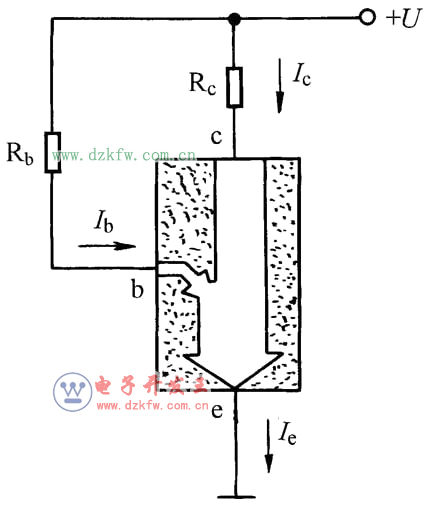

[6] 晶體三極管的基本工作原理如圖示（以NPN型管為例）。當給基極（輸入端）輸入一個較小的基極電流Ib時，其集電極（輸出端）將按比例產生一個較大的集電極電流Ic，這個比例就是三極管的電流放大系數β，即Ic=βIb。集電極電流和發射極電流受基極電流的控制，所以晶體三極管是電流控制型器件。
[7] 檢測晶體三極管時，萬用表置于“R×1k”擋。先用黑表筆接某一管腳，紅表筆分別接另外兩管腳，測得兩個電阻值。再將黑表筆換接另一管腳，重復以上步驟，直至測得兩個電阻值都很小（NPN管）或都很大（PNP管），這時黑表筆所接的是基極b。

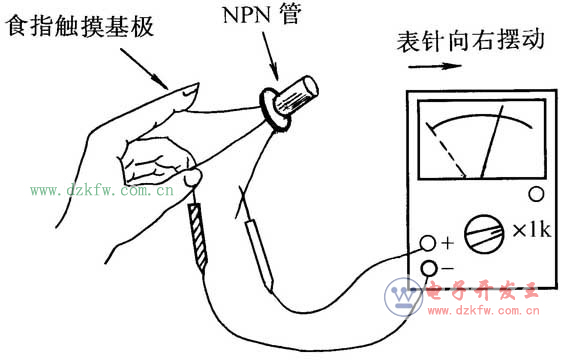

[8] 接著，對于NPN管，用紅表筆接基極以外的一管腳，左手拇指與中指將黑表筆與基極捏在一起，同時用左手食指觸摸余下的管腳，這時表針應向右擺動。將基極以外的兩管腳對調后再測一次。兩次測量中，表針擺動幅度較大的那一次，黑表筆所接為集電極，紅表筆所接為發射極。表針擺動幅度越大，說明被測三極管的β值越大。對于PNP管則對調紅、黑表筆測量。
[9] 晶體三極管最基本的作用是放大。圖示為晶體三極管放大電路，輸入信號Ui經C1加至三極管VT基極，使其集電極電流相應變化，并在集電極負載電阻Rc上產生壓降，經C2輸出。由于輸出電壓等于電源電壓與Rc上壓降的差值，因此輸出電壓Uo與輸入電壓Ui相位相反。R1、R2為VT的基極偏置電阻。
[10] 晶體三極管具有開關作用。圖示為驅動發光二極管的電子開關電路，開關管VT的基極由脈沖信號CP控制，當CP=“1”時，VT導通，發光二極管VD發光；當CP=“0”時，VT截止，發光二極管VD熄滅。R為限流電阻。
[11] 復合管是由兩個或更多三極管按一定規律組合在一起而成。達林頓管即為一種復合管，圖示為兩個NPN型三極管構成的達林頓管，等效為一個高β值的晶體三極管，β=β1·β2。達林頓管也可由兩個PNP管，或一個PNP管和一個NPN管構成。
[12] 帶阻三極管是一種內部包含有一個或幾個電阻的晶體三極管，近年來在家用電器和音像設備中應用較多。圖示為較常見的兩種帶阻三極管內部電路結構。
[13] 場效應晶體管通常簡稱為場效應管，是一種利用場效應原理工作的半導體器件。和普通雙極型晶體管相比較，場效應管具有輸入阻抗高、噪聲低、動態范圍大、功耗小、易于集成等特點，得到了越來越廣泛的應用。場效應管的文字符號也為“VT”，圖形符號如圖所示。

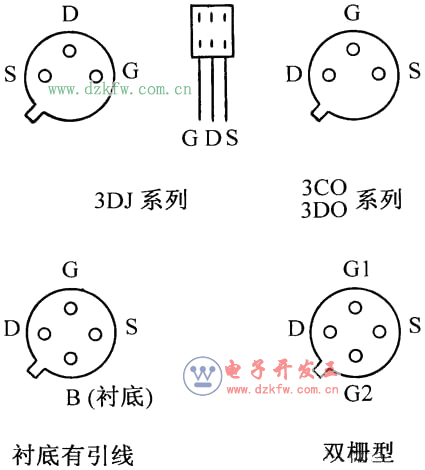

[14] 場效應管一般具有3個極（雙柵管有4個極）：柵極G、源極S和漏極D，它們的功能分別對應于雙極型晶體管的基極b、發射極e和集電極c。由于場效應管的源極S和漏極D是對稱的，實際使用中可以互換。
[15] 場效應管的基本工作原理如圖示（以結型N溝道管為例）。由于柵極G接有負偏壓UG，在G附近形成耗盡層。當負偏壓UG增大時，耗盡層增大，溝道減小，漏極電流ID減��；當負偏壓UG減小時，耗盡層減小，溝道增大，漏極電流ID增大。漏極電流ID受柵極電壓的控制，所以場效應管是電壓控制器件。
[16] 檢測結型場效應管時，萬用表置于“R×1k”擋，用兩表筆分別測量每兩個管腳間的正、反向電阻。當某兩個管腳間的正、反向電阻相等，均為數kΩ時，則這兩個管腳為漏極D和源極S（可互換），余下的一個管腳即為柵極G。
[17] 估測結型場效應管的放大能力：萬用表置于“R×100”擋，兩表筆分別接漏極D和源極S，然后用手捏住柵極G（注入人體感應電壓），表針應向左或向右擺動。表針擺動幅度越大說明場效應管的放大能力越大。如果表針不動，說明該管已壞。
[18] 場效應管很高的輸入阻抗非常適合作阻抗變換。圖示為場效應管源極輸出器，其特點是輸入阻抗Zi很高、輸出阻抗Zo較低，常用于多級放大器的輸入級作阻抗變換。
[19] 場效應管可以用作可變電阻。圖示為錄音機自動電平控制電路，當輸入信號Ui增大導致Uo增大時，由Uo經VD負向整流后形成的柵極偏壓-UG的絕對值也增大，使場效應管VT的等效電阻增大，R1與其的分壓比減小，使進入放大器的信號電壓減小，最終使Uo保持基本不變。
[20] 場效應管可以方便地用作恒流源，如圖所示，如果漏極電流ID因故增大，源極電阻RS上形成的負柵壓也隨之增大，迫使ID回落，反之亦然，使ID保持恒定。恒定電流ID=|UP|/RS，式中，UP為場效應管夾斷電壓。
