會員注冊當電源打開后，解碼器74LS154的輸出端Q0為低電位時，74LS193為正數計數器，LED從D1……D16依次單個點燈，74LS154的輸出端Q15為低電位時，74LS193為侄數計數器，LED從D16……D1依次單個點燈，LED燈從D1依次亮至D16，然后從D16返回D1，如此循環不止。
NE555和74LS00等制作LED跑馬燈
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2012-1-25

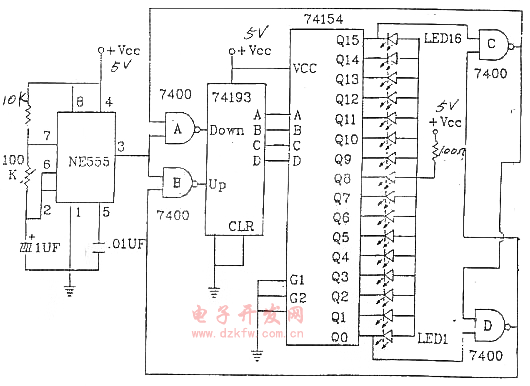

本電路采用NE555、74LS00、74LS154、74LS193和LED制作的跑馬燈，制作簡單。
Tags：555,跑馬燈,電路圖,NE555
