市面上銷售的簡易恒溫電烙鐵，其恒溫控制部分由市電直接供電去驅動雙向可控硅的電路，一旦出問題往往使元器件燒黑或炸裂，損壞器件的顏色、標記就無法辨認，給維修帶來困難。
這里，我們以有代表性的廣州黃花電子電器廠９０５Ｃ型恒溫電烙鐵為例，對恒溫烙鐵的工作原理加以介紹。

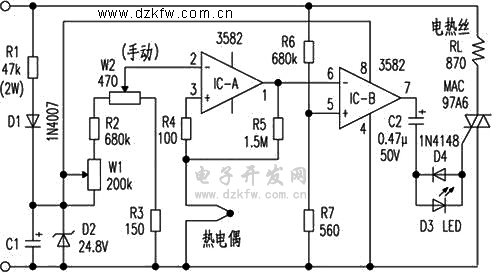

該電烙鐵控溫范圍是１００℃～４００℃，調溫標志標明低、中、高位，控溫精度標稱±５％，采用了熱電偶傳感器。控制電路采用了交流市電直接降壓、濾波、穩壓供電方案。工作原理見下圖。
市電ＡＣ２２０Ｖ經Ｒ１降壓、Ｄ１半波整流、Ｄ２削波穩壓、Ｃ１濾波后作為比較器件ＩＣ的電源電壓及調溫設定電壓源。ＩＣ－Ａ③腳為熱電偶檢測電壓輸入端（與溫度值對應）；②腳為調溫設定電壓。在②、③腳兩端電壓比較后，由①腳輸出。其中Ｒ５的作用是將輸入的很少一部分反饋至同相輸入端③腳，以使在小信號波動時輸出鎖定不變。當熱電偶檢到溫度偏低時；③腳電平相對②腳低，使輸出①腳也低。進而使ＩＣ－Ｂ放大器⑥腳相對于固定偏置的⑤腳偏低，使輸出⑦腳為高。由于ＩＣ－Ｂ⑤腳電壓是由ＡＣ２２０Ｖ經Ｒ６、Ｒ７分壓而得，因而，頻率、相位完全與ＡＣ２２０Ｖ相同。與⑥腳直流比較后在⑦腳輸出交流電壓。該交流電壓經Ｃ２、Ｄ４、Ｄ３和Ｄ４反向并聯（作用同雙向二極管）觸發雙向可控硅，使相應的電壓加到烙鐵電熱絲上，以達到恒溫的目的。
