這是是基于NE555的著名的集成電路。兩個按鈕PB1和PB2連接4腳和2腳分別用于停止和啟動定時器。

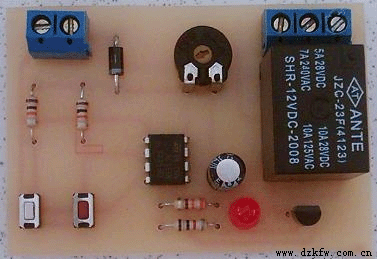

NE555制作的定時器實例

　　這一定時時間值由RV1和C1的值決定。通過增加這兩個組件的價值，你會得到更多的時間。NE555的引腳3的輸出信號通過晶體管9013驅動繼電器。二極管D2對任何錯接輸入電源來保護電路。
　　將你要控制的負載接在繼電器常開端，便可以實現定時控制。例如控制電風扇定時等。

NE555制作的定時器電路圖

　　連接電路，并按下啟動按鈕（PB2），繼電器接通，直到時間結束，繼電器斷開。如果在計時過程中按下停止按鈕（PB1），繼電器將斷開。
