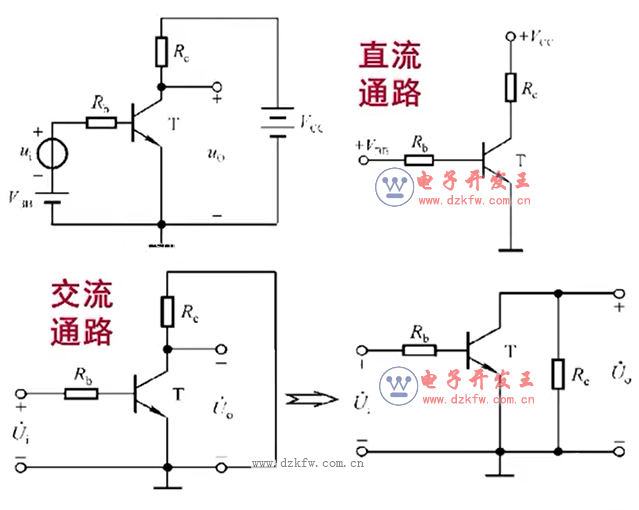

一，直流通路和交流通路

       直流通路：電容視為開路；

                         電感線圈視為短路；

                         信號源視為短路，但應保留其內阻；

      交流通路：大容量電容(如耦合電容)視為短路；

                        無內阻的直流電源視為短路；

      基本共射放大電路：

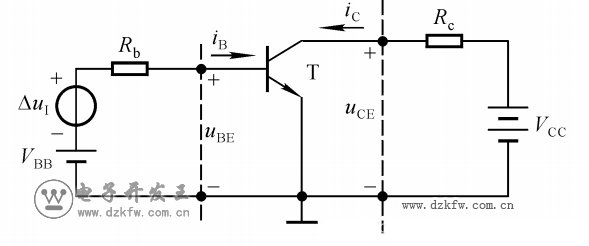

二，放大電路的分析方法-圖解法

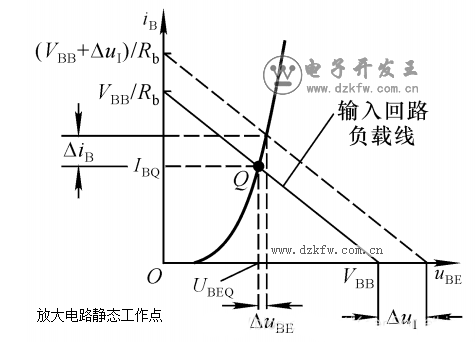

1，當輸入信號∆ui=0時，有輸入回路方程uBE = VBB – iB*Rb，是一條直線。在輸入特性坐標系中，輸入特性曲線與輸入回路直線方程交點就是靜態工作點Q。

2，在輸出回路中，靜態工作點既應在IB=IBQ的那條輸出特性曲線上，又應滿足輸出回路方程uCE = Vcc –ic*Rc。

3，當輸入信號為∆uI時，輸入回路方程為uBE = VBB +∆uI-iB*Rb。得到∆iB,在輸出特性曲線找到iB=IBQ+∆iB的那條輸出特性曲線，其中∆uCE就是輸出電壓，從而得到電壓放大倍數
