下面結合具體電路分析上述四種負反饋組態的特點。

一、電壓串聯負反饋

在上圖（a）所示的放大電路中，從集成運放的輸出端到反相輸入端之間通過電阻RF引入了一個反饋。由圖可知，反饋電壓UF等于輸出電壓UO在電阻R1和RF分壓以后得到的值，即反饋電壓與輸出電壓成正比。在放大電路的輸入回路中，集成運放的凈輸入電壓（即差模輸入電壓）Ui等于其同相同輸入端與反相輸入端的電壓之舉。在理想情況下，集成運放的輸入電流為零，故電阻R2上沒有壓降，于是可得

Ui＝Ui－Uf

即輸入信號與反饋信號以電壓的形式求和，而且，反饋電壓將削弱外加輸入電壓的作用，使放大倍數降低。總之，以上分析說明，上圖（a）電路中引入的反饋是電壓串聯負反饋。

為了便于分析引入反饋后的一般規律，常常利用方框來表示各種組態的負反饋。電壓串聯負反饋組態的方框圖如上圖（b）所示。圖中有兩個方框，上面的方框表示不加反饋時的放大網絡，下面的方框表示反饋網絡。反饋電壓從放大電路的輸出端根據輸出電壓采樣而得到，然后在輸入回路中與外加輸入電壓相減后得到凈輸入電壓。

由方框圖可見，放大網絡的輸入信號是凈輸入電壓UI，輸出信號是U。二者均為電壓信號，故其放大倍數用符號Auu表示，稱為放大網絡的電壓放大倍數，在上圖（b）中，反饋網絡的輸入信號是放大電路的輸出電壓UO，它的輸出信號是反饋電壓Uf。反饋網絡的反饋系數是Uf與UO之比，故用符號Fuu表示，所以反饋系數為

二、電壓并聯負反饋

在圖5（a）所示的放大電路中，反饋信號If從放大電路的輸出電壓UO采樣，屬于電壓反饋。而在輸入回路中，凈輸入電流Ii等于外加輸入電流Ii與反饋電流If之差，說明二者以電流形式求和。根據瞬時極性法，設輸入電壓的瞬時值升高，則輸出電壓將反相，即其瞬時值將降低，于是流過電阻RF的反饋電流將增大，但這個反饋電流將削弱輸入電流的作用，使凈輸入電流減小。總之，此電路中的反饋是電壓并聯負反饋。

電壓并聯負反饋的方框圖見上圖（b）。放大網絡的輸入信號是凈輸入電流Ii，輸入信號是放大電路的輸入電壓UO，它的放大倍數符號Aui表示，Aui量綱是電阻，故稱之為放大網絡的轉移電阻。

反饋網絡的輸入信號是放大電路的輸出電壓UO，輸出信號是反饋電流IF。反饋網絡的反饋系數為If與UO之比，用符號Fiu表示，它的量綱是電導。在上圖（a）的放大電路中，當集成運放的開環差模增益足夠大時，可認人其反相輸入端的電壓近似等于零，因此反饋系數為

三、電流串聯負反饋

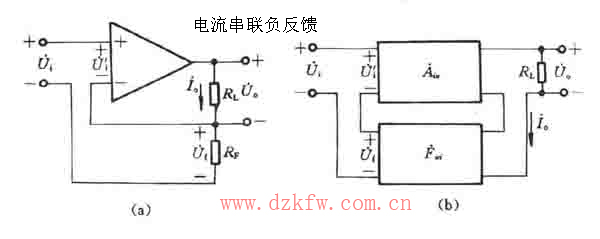

在上圖（a）所示的放大電路中，反饋電壓為

Uf＝IORF

即反饋電壓與輸出電流成正比。而在放大電路的輸入回路中，凈輸入電壓為

Ui＝Ui－Uf

即外加輸入信號與反饋信號以電壓的形式求和。根據瞬時極性法，不難判斷出此反饋電壓將削弱輸入電壓的作用，使放大倍數降低，因此，這個反饋的組態是電流串聯負反饋。

電流串聯負反饋的方框圖見上圖（b）。放大網絡的輸入信號是凈輸入電壓Ui，輸出信號是放大電路的輸出電流IO，其放大倍數用符號Aiu表示，Aiu的量綱是電導，稱為放大網絡的轉移電導。

反饋網絡的輸入信號是放大電路的輸出電流I。，輸出信號是反饋電壓Uf，反饋系數等于Uf與IO之比，用符號Fui表示，它的量綱是電阻，在上圖（a）的電路中，反饋電壓Uf＝IORF，則反饋系數為
