晶體管電壓放大器，共射極放大電路

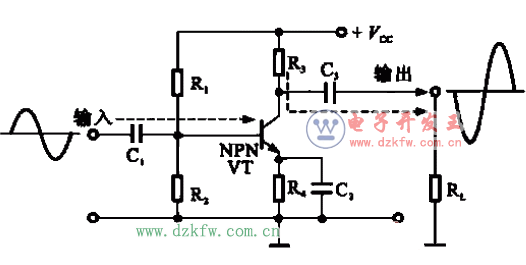

　　所示為晶體管電壓放大器（共射極結構形式），結構特點是發射極接地，基極輸入信號放大后由集電極輸出與輸入信號反相的信號。在每個電極處都有電阻器為相應。的電極提供俯壓。
　　其中+vcc是電壓源；電阻器RJ和R2構成一個分壓電路，通過分壓給基極提供一個穩定的偏壓i電阻器碼是榘電極電阻器，交流輸出信號經電容器C3從負載電阻器上取得；電阻器。R4.是發射極上的負反饋電阻器，用于穩定放大器工作，該電阻值越大，整個放大器的放大倍數越小；電窖器C1是輸入耦合電容器；電容器C3是輸出耦臺電容器；與電阻器R4并聯的電容器C2是去耦合電容器，相當于將發射極交流短路，使交流信號無負反饋作用，從而獲得較大的交流放大倍數。
