首先介紹我們的硬件準備工作

1、一個支持modbus協議的溫濕度傳感器

2、查看溫濕度傳感器參數，廠家一般都會配一個修改軟件，這里不做修改，用其默認值

波特率：9600

數據格式：8位數據位、無校驗

通訊方式：標準modbus RTU

通訊地址：2

3、確定所要讀取變量地址

溫度實時寄存地址為0，對應modbus通訊里的40001

濕度實時寄存地址為1，對應modbus通訊里的40002

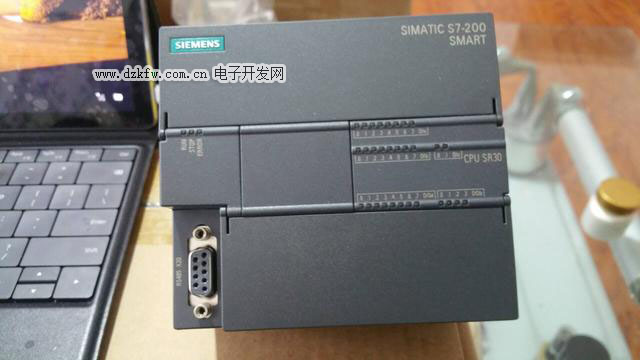

4、s7-200smartplc一臺

s7-200smart st20

5、端口連接

將溫濕度傳感器與plc端DB9接口連接

溫濕度傳感器，廠家會給

plc 485集成接口

準備工作完畢，接下來就是編程，因為軟件自帶modbus庫，直接使用就好

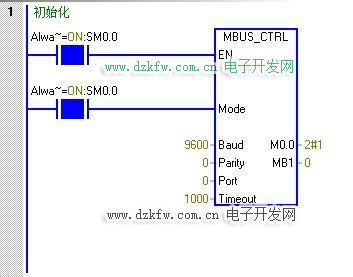

6、初始化主站指令

“模式”(Mode) 輸入的值用于選擇通信協議。輸入值為 1 時，將 CPU 端口分配給 Modbus 協議并啟用該協議。

參數“奇偶校驗”(Parity) 應設置為與 Modbus 從站設備的奇偶校驗相匹配。0(無奇偶校驗)

參數“端口”(Port)設置物理通信端口(0 = CPU 中集成的 RS-485)。

參數“超時”(Timeout) 設為等待從站做出響應的毫秒數。典型值是 1000 ms (1 s)。

當 MBUS_CTRL指令完成時，指令將“真”(TURE) 返回給“完成”(Done) 輸出。

“錯誤”(Error) 輸出包含指令執行的結果。

以上的參數設置與稱重儀表端的對應

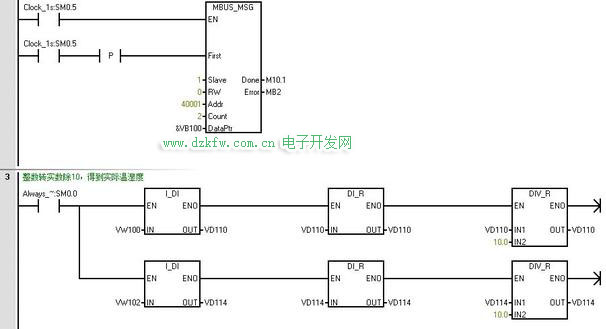

7、溫濕度傳感器的訪問

參數“從站”(Slave) 是 Modbus 從站設備的地址。允許范圍為 0 至 247。地址 0 是廣播地址。僅將地址 0 用于寫入請求。系統不會響應對地址 0 的廣播請求。并非所有從站設備都支持廣播地址。S7-200 SMART Modbus 從站庫不支持廣播地址。

使用參數 RW 指示是讀取還是寫入該消息。0(讀取)

參數地址 (Addr) 是起始 Modbus 地址。寄存器地址為0，對應Modbus通訊里的地址40001

參數“計數”(Count) 用于分配要在該請求中讀取或?qū)懭氲臄?shù)據元素數。讀取儀表中保持寄存器字?jǐn)?shù)。

參數 DataPtr 是間接地址指針，指向 CPU 中與讀請求相關的數據的 V 存儲器。將 DataPtr 設置為用于存儲從 Modbus 從站讀取的數據的第一個 CPU 存儲單元。

地址1的溫濕度數據被存入到以VW100為起始的兩個字，即vw100為溫度，vw102為濕度，這里要注意，整數轉為實數，最后在除以10，并是最后的溫濕度值

8、編程結束，我們調試看下

vw100的溫度為25.4℃，vw102的濕度為74.0%RH

到這里編程結束，需要源程序的可以關注私信

下次更新昆侖通泰觸摸屏與s7-200smart ppi通訊設置
