要求：
1、單按鍵開關，按下開，再按關；
2、開了后，同時有延時關斷功能，比如10分鐘后自動關斷；
3、單鋰供電，用MOS，盡量減小開關損耗。
4、電池供電靜態電流盡量小吧。

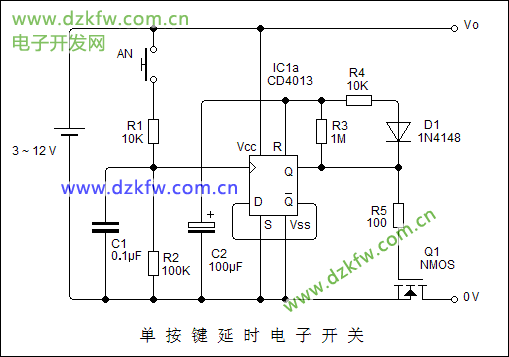

如果延時的時長較短，延時電容的容量不大，電路比較簡單：


如果需要延時較長的時間，延時電容C2的容量較大，電路關斷后C2需要較長的時間放電，要想短時間內重新啟動就比較困難。

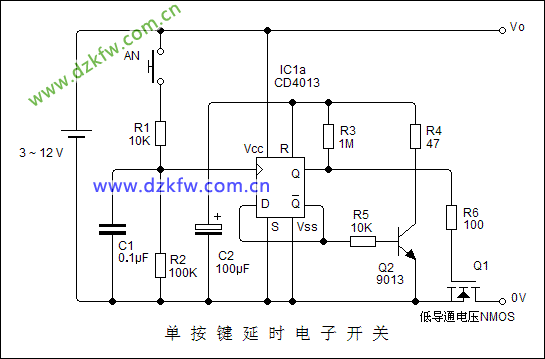

可以增加一個三極管加速放電，可以縮短放電時間。

但這個電路的缺點是靜態電流稍大：


上圖中的R5要根據電池的電壓調整大小，以保證三極管充分導通。

R4也要根據電壓適當調整。

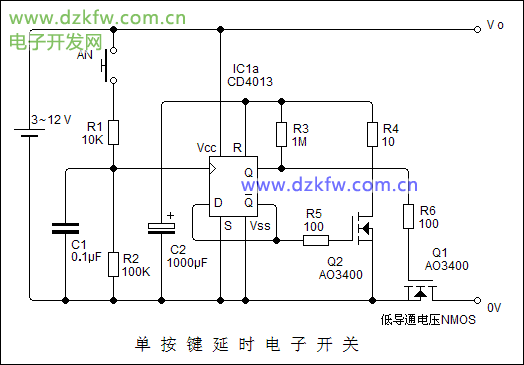

三極管也可以換成場效應管，這樣就可以將靜態電流降到很小。

同時放電電流可以適當加大，限流電阻R4可以取得再小一點�？煽s短電路的反應時間。


下面再給出一個使用分立件的電路。

分立元件單鍵電子開關電路圖

分立件的這個電路與使用CD4013的電路有同樣的問題，就是電路關斷后不能馬上重新啟動，需要等待一段時間，等延時電容C3放電完畢后才可以啟動。

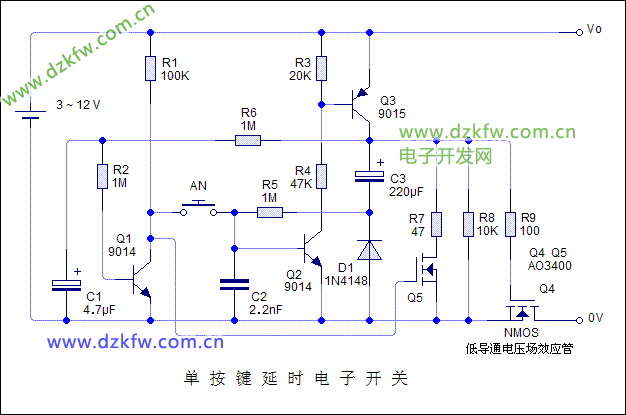

為了縮短放電時間，可以增加一個放電回路，加快電容的放電速度：


電路如果使用較高的電池電壓，D1要換成1N4004之類的大電流二極管。

分立件的電路關斷時的靜態電流，就是三極管的穿透電流，普通萬用表測不出。
