運算放大器要求的功能有高輸入電阻（阻抗）和低輸出電阻。 在下圖【電壓控制電壓源放大器模型】中，輸入電壓和輸出電壓的關系如以下公式所示。

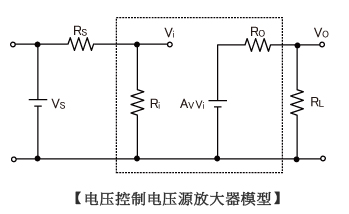

電壓控制電壓源放大器模型

信號電壓V_s是通過電阻分壓由信號源電阻R_s和運算放大器的輸入電阻R_i分壓而得，因此衰減的信號被輸入運算放大器。
但是，當Ri遠遠大于Rs(R_i=∞)時，公式的第1項可視作近似于1、V_s=V_i。
關于以下第2項，放大了的輸入電壓AvV_i被運算放大器的輸出電阻R_o和負載電阻RL分壓輸出。
此時，當Ro遠遠小于RL(R_o=0)時，第2項可近似于1，信號可在不衰減的狀態(tài)下輸出。

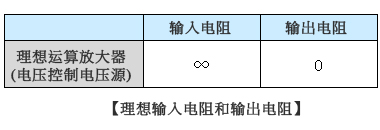

這樣的運算放大器被稱為理想運算放大器。
一般希望運算放大器具有高輸入電阻、低輸出電阻，盡量設計為接近理想運算放大器的電路結構。

信號電壓V_s是通過電阻分壓由信號源電阻R_s和運算放大器的輸入電阻R_i分壓而得，因此衰減的信號被輸入運算放大器。
但是，當Ri遠遠大于Rs(R_i=∞)時，公式的第1項可視作近似于1、V_s=V_i。
關于以下第2項，放大了的輸入電壓AvV_i被運算放大器的輸出電阻R_o和負載電阻RL分壓輸出。
此時，當Ro遠遠小于RL(R_o=0)時，第2項可近似于1，信號可在不衰減的狀態(tài)下輸出。
這樣的運算放大器被稱為理想運算放大器。
一般希望運算放大器具有高輸入電阻、低輸出電阻，盡量設計為接近理想運算放大器的電路結構。

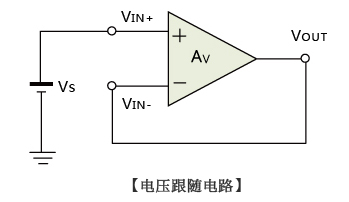

運算放大器按其放大率放大引腳間的電壓差，因此輸出電壓表示如下。

當運算放大器的開放增益A_v足夠大時，可視為左邊近似于0、V_s=V_OUT。
增益較低時，公式左邊不可近似于0，這樣，輸出電壓會發(fā)生誤差。
之所以希望運算放大器有高開放增益，是因為通過該增益可盡量縮小輸出電壓誤差。
高開放增益從其他角度來看，意味著應盡量減小+輸入引腳和-輸入引腳間的電位差。即，開放增益越大，V_IN+=V_IN-的關系成立的可能性就越大。該+輸入引腳和-輸入引腳的電位基本相等的關系被稱為虛短、虛斷或虛擬接地。
構成負反饋電路使用時，該關系成立，可利用虛擬接地的特性設計應用電路。
