下面給出一個簡單的多聲道音頻混頻器電路采用LM3900四放大器。該電路由4個通道四通道放大器（LM3900）。兩個麥克風音頻輸入和兩個直接的線路輸入，可在這條賽道。通過加入與此相同的電路并聯，可以增加投入的數量，根據應用。每一個輸入連接到建在每節放大器的反相輸入端的LM3900.The分別放大每一個音頻輸入和輸入輸出端子。從每個通道的輸出端連接到一個單一的輸出線不超過680K的電阻，產生一個混合音頻輸出具有非常低的噪音。這種音頻混頻器電路，不使用低阻抗輸入混合的理想來源。電容C1到C4相應的渠道去耦電容。C5是輸出去耦電容。
　　電路圖

                                           多聲道音頻混頻器電路

     一般描述LM3900元件介紹

　　系列放大器由四個獨立的內部補償?shù)姆糯笃鳎瑔魏蛯掚娫措妷涸O計的。這些放大器提供了廣泛的電壓輸入和所有的音頻頻率響應非常好的。它們還提供了大量的輸出擺幅。

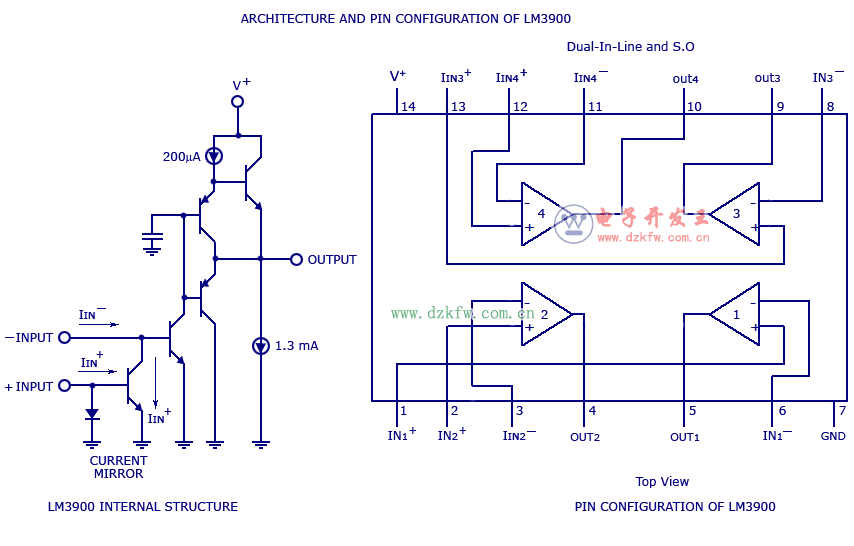

　　LM3900架構和引腳配置在下面的圖片顯示

管腳配置和架構這個音頻混頻器電路相比其他音頻混頻器的主要特點如下。
電源電壓輸入范圍寬（4volt到32volt）

雙電源電壓也收養（+ / - + / - 16volt 2.2volt）

低輸入偏置電流（30nA）

提供非常高的開環增益（70分貝）

輸出短路保護）簡單和兼容設計）低失真）良好的頻率響應

注意事項

　　質量好的印刷電路板組裝的電路。
　　該電路可從5至30V DC之間的任何動力。
　　電源必須是良好的監管，無任何噪聲。
　　必須安裝在持有人。
　　來VR4可用于調整音量級別相應的渠道。
　　所有固定電阻器的1 / 4瓦的碳薄膜型。
　　如果從混頻器電路，電源電路，然后100uF/50V電解電容必須從正電源軌連接到地面。
