常見的晶振大多是二只腳，3腳的晶振是一種集晶振和電容為一體的復合元件。由于在集成電路振蕩端子外圍電路中總是以一個晶振（或其它諧振元件）和兩個電容組成回路，為便于簡化電路及工藝，人們便研制生產了這種復合件。其3個引腳中，中間的1個腳通常是2 個電容連接一起的公共端，另外2個引腳即為晶振兩端，也是兩個電容各自與晶振連接的兩端。由此可見，這種復合件可用一個同頻率晶振和兩個 100～200pF的瓷片電容按常規連接后直接予以代換。

   單片機晶振旁的2個電容是晶體的匹配電容，只有在外部所接電容為匹配電容的情況下，振蕩頻率才能保證在標稱頻率附近的誤差范圍內。

   最好按照所提供的數據來，如果沒有，一般是30pF左右。太小了不容易起振。

   在某些情況下，也可以通過調整這兩個電容的大小來微調振蕩頻率，當然可調范圍一般在10ppm量級。

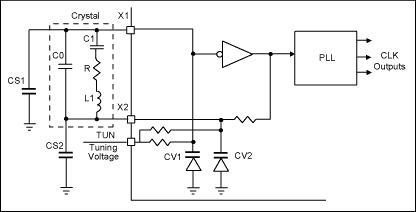

    晶振 等效 于 電感/電容/內阻
