二極管與、或門，三極管非門電路原理圖，下面對各種門電路進行詳解

二極管與門電路原理

如圖：為二極管與門電路，Vcc = 10v，假設3v及以上代表高電平，0.7及以下代表低電平，

下面根據圖中情況具體分析一下，

1.Ua=Ub=0v時，D1，D2正偏，兩個二極管均會導通，

此時Uy點電壓即為二極管導通電壓，也就是D1,D2導通電壓0.7v.

2.當Ua，Ub一高一低時，不妨假設Ua = 3v，Ub = 0v，這時我們不妨先從D2開始分析，

D2會導通，導通后D2壓降將會被限制在0.7v，那么D1由于右邊是0.7v左邊是3v所以會反偏

截止，因此最后Uy為0.7v，這里也可以從D1開始分析，如果D1導通，那么Uy應當為3.7v，

此時D2將導通，那么D2導通，壓降又會變回0.7，最終狀態Uy仍然是0.7v.

3.Va=Vb=3v，這個情況很好理解， D1，D2都會正偏，Uy被限定在3.7V.

總結(借用個定義)：通常二極管導通之后，如果其陰極電位是不變的，那么就把它的陽極電位固定在比陰極高0.7V的電位上;如果其陽極電位是不變的，那么就把它的陰極電位固定在比陽極低0.7V的電位上，人們把導通后二極管的這種作用叫做鉗位。

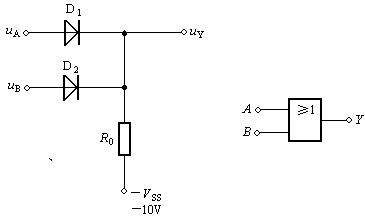

二極管或門電路原理

如圖，這里取Vss = 0v，不取-10v

1、當Ua=Ub=0v時，D1,D2都截至，那么y點為0v.

2、當Ua=3v，Ub=0v時，此時D1導通，Uy=3-0.7=2.3v，D2則截至

同理Ua=0v，Ub=3v時，D2導通，D1截至，Uy=2.3v.

3、當Ua=Ub=3v時，此時D1，D2都導通，Uy=3-0.7=2.3v.

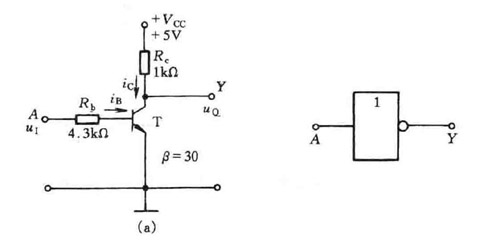

三極管非門電路原理

如圖，所示，為三極管的一個最基礎應用，非門，

還是如前面一樣，分情況介紹，

1、當Ui=0v時，三極管處于截止?fàn)顟B(tài)，此時Y點輸出電壓Uy=Vcc=5v.

2、當Ui=5v時，三極管飽和導通，Y點輸出為低.
