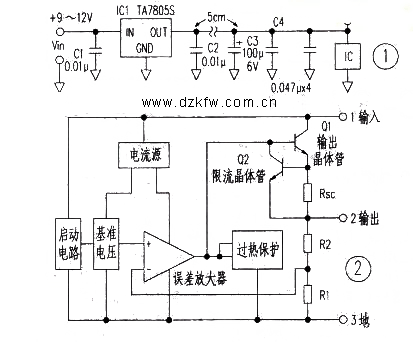

圖2是三端穩壓器的內部結構框圖，內部高增益放大器為負反饋放大器,若輸出側的電容器容量不合適，就容易產生振蕩。結果，將C2換成0.1 N.F，電路工作立刻正常了。由此得出一個教訓：大凡電源用IC，其內部多含有運放，其工作狀態與高增益的模擬放大器相同，一定要按公司手冊指定的容量安裝電容器，以免產生振蕩。
另外常用的穩壓器TL431，對負荷容量也有要求，按公司提供的數據選擇容量是不容忽視的工作。
