相信各位焊友們都知道焊條是電焊工焊接時候必須要用到的，焊鉗接上焊條就可以往工件上去開始工作。

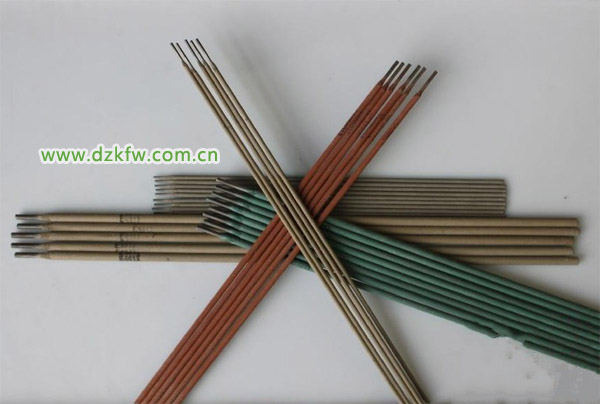

然而，焊友們都知道你的焊條型號嗎？ 下面介紹了一下常用的焊條：

焊條的使用是很有講究的，用錯了材料的焊條由于不能保證焊接強(qiáng)度，一定要打磨開重新焊。如果是大型的就不好了，焊接的地方會裂開，嚴(yán)重的可能造成生命財產(chǎn)安全事故。

·SH.J422用于焊接較重要的低碳鋼結(jié)構(gòu)和強(qiáng)度等級低的低合金鋼如Q235等。

J422 (E4303)

● 說明:J422 是鈦鈣型藥皮的碳鋼焊條. 具有優(yōu)良的焊接工藝性能, 電弧穩(wěn)定, 焊道美觀, 飛濺小, 交直流兩用, 可進(jìn)行全位置焊接

●用途: 用于焊接較重要的低碳鋼結(jié)構(gòu)和強(qiáng)度等級低的低合金鋼，如Q235 等

·SH.E6013用于焊接低碳鋼結(jié)構(gòu)，能適應(yīng)各種形式的焊接接頭和焊接位置的施焊。對薄板的焊接性能極佳，尤其是用于補(bǔ)道焊和打底焊，并可立向下焊U。焊接時僅需50V空載電壓，是理想的定位焊條。

·SH.J426用于焊接重要的低碳鋼和低合金的結(jié)構(gòu)。具有良好的力學(xué)性能和抗裂性能。使用前需經(jīng)350℃ x lh烘焙。

J426 (E4316)

● 說明:J426 是低氫鉀型藥皮的碳鋼焊條。具有良好的力學(xué)性能和抗裂性能。交直流兩用，可進(jìn)行全位置焊接

●用途: 用于焊接重要的低碳鋼和低合金鋼的結(jié)構(gòu)

·SH.J427用于焊接重要的低碳鋼和低合金的結(jié)構(gòu)。具有良好的塑性、韌性、抗裂性能。使用前需經(jīng)350℃ x lh烘焙。

J427 (E4315)

● 說明:J427 是低氫鈉型藥皮的碳鋼焊條。采用直流反接，可進(jìn)行全位置焊接，具有優(yōu)良的塑性、韌性、抗裂性能

●用途: 用于焊接重要的低碳鋼和低合金鋼結(jié)構(gòu)

·SH.J506用于低碳鋼和中碳鋼的焊接。具有良好的力學(xué)性能和抗裂性能。使用前需經(jīng)350℃ x lh烘焙。

J506 (E5016)

● 說明:J506 是低氫鉀型藥皮的碳鋼焊條。具有良好的力學(xué)性能和抗裂性能。交直流兩用，可進(jìn)行全位置焊接

●用途: 用于中碳鋼和低碳鋼的焊接

·SH.J507可焊接中碳鋼和某些低合金鋼。采用直流弧焊電流反接，有良好的塑性、韌性和抗裂性能。使用前需經(jīng)350℃ x lh烘焙。

J507 (E5015)

● 說明:507 是低氫鈉型藥皮的碳鋼焊條。采用直流反接，可進(jìn)行全位置焊接. 焊縫金屬具有良好的塑性，韌性和抗裂性能

●用途: 可焊接中碳鋼和某些低合金鋼

·SH.E7018用于碳鋼、低合金鋼、船舶用鋼和壓力容器焊接。有良好的力學(xué)性能和抗裂性能。熔敷效率為120%左右，使用前需經(jīng)350℃ x lh烘焙。

A402 (E310-16)

● 說明:A402 是鈦鈣型藥皮的純奧氏體不銹鋼焊條。熔敷金屬在900℃ -1000℃高溫條件下，具有優(yōu)良的抗氧化性。交直流兩用，有良好的操作性能

● 用途: 用于在高溫條件下工作的同類型耐熱不銹鋼的焊接，也可用于硬化性大的鉻鋼( 如鉻5 鉬、鉻9 鉬、鉻13、鉻28 等) 以及異種鋼的焊接

SH.A102用于焊接工作溫度低于300℃的耐腐蝕的Cr19Ni9 Cr19Ni11Ti的不銹鋼結(jié)構(gòu)。是低碳不銹鋼焊條。焙敷金屬具有良好的力學(xué)性能及耐腐蝕性能。

A102 (E308-16)

● 說明:A102 是鈦鈣型藥皮的低碳不銹鋼焊條。熔敷金屬具有良好的力學(xué)性能及耐腐蝕性能。可交直流兩用，操作性能良好

● 用途: 用于焊接工作溫度低于300℃的耐腐蝕的0 鉻19 鎳9、0 鉻19 鎳11 鈦的不銹鋼

·SH.A132用于焊接重要的耐腐蝕含鈦穩(wěn)定的Cr19Ni11Ti型不銹鋼。是低碳含鈮穩(wěn)定劑的不銹鋼焊條。有優(yōu)良的抗晶間腐蝕性能。

A132 (E347-16)

● 說明:A132 是鈦鈣型藥皮的低碳含鈮穩(wěn)定劑的不銹鋼焊條。具有優(yōu)良的抗晶間腐蝕性能。可交直流兩用，操作工藝性能良好

●用途: 用于焊接重要的耐腐蝕含鈦穩(wěn)定的0 鉻19 鎳11 鈦型不銹鋼

·SH.A022用于焊接尿素、合成纖維等設(shè)備及相同類型的不銹鋼結(jié)構(gòu)，也可用于焊接后不能進(jìn)行熱處理的鉻不銹鋼以及復(fù)合鋼和異種鋼等。是超低碳不銹鋼焊條（含C≤0.04%），有良好的耐熱、耐蝕及抗裂性能。

·SH.A202用于焊接在有機(jī)和無機(jī)酸（非氧化性酸）介質(zhì)中工作的Cr18Ni12Mo2不銹鋼或作為異種鋼焊接。是低碳不銹鋼焊條，有良好的耐蝕、耐熱及抗裂性能。

·SH.A302用于焊接相同類型的不銹鋼、不銹鋼襯里、異種鋼（Cr19Ni9同低碳鋼）以及高鉻鋼、高錳鋼等。有良好的抗裂性能及抗氧化性能。

A302 (E309-19)

● 說明:A302 是鈦鈣型藥皮的不銹鋼焊條。熔敷金屬有良好的抗裂性能及抗氧化性能。可交直流兩用，有良好的工藝操作性能

● 用途: 用于焊接相同類型的不銹鋼、不銹鋼襯里、異種鋼 (Cr19Ni9 同低碳鋼)以及高鉻鋼、高錳鋼等

·SH.A402用于焊接在高溫條件下工作的同類型耐熱不銹鋼，也可用于硬化性大的鉻鋼（Cr5Mo,Cr9Mo,Cr13,Cr28等）以及異種鋼的焊接。是純奧氏體不銹鋼焊條。熔敷金屬在900到1100℃高溫條件下具有良好的抗氧化性。

A402 (E310-16)

● 說明:A402 是鈦鈣型藥皮的純奧氏體不銹鋼焊條。熔敷金屬在900℃ -1000℃高溫條件下，具有優(yōu)良的抗氧化性。交直流兩用，有良好的操作性能

● 用途: 用于在高溫條件下工作的同類型耐熱不銹鋼的焊接，也可用于硬化性大的鉻鋼( 如鉻5 鉬、鉻9 鉬、鉻13、鉻28 等) 以及異種鋼的焊接

SH.D212用于堆焊各種受磨損的機(jī)件表面，如齒輪、挖斗、礦山機(jī)械等。鉻鉬堆焊焊條，HRC≥50。

·SH.D256用于各種破碎機(jī)、高錳鋼軌、戽斗、推土機(jī)等受沖擊而易磨損的部分。堆焊金屬為奧氏體高錳鋼，HB≥170。

D256 (EDMn-A-16)

● 說明:D256 是低氫鉀型藥皮的推焊焊條。可交直流兩用( 交流焊時，空載電壓不低于70V)。推焊時宜采用小電流，窄道焊，趁紅熱時立即錘擊或水淬，以減少裂紋傾向推焊金屬為奧氏體高錳鋼，具有加工硬化、堅(jiān)韌和耐磨的特點(diǎn)

●用途: 適用于各種破碎機(jī)、高錳鋼軌、戽斗、推土機(jī)等受沖擊而易磨損的部分

·SH.D322用于堆焊各種冷沖模及切割刃具，兼用于修復(fù)磨損表面以及要求耐磨性能較高的機(jī)械零件。HRC≥55的鉻鉬鎢釩冷沖模堆焊條。

D172 (EDPCrMo-A3-03)

●說明:D172 是鈦鈣型藥皮的推焊焊條可交直流兩用，推焊時電弧穩(wěn)定，脫渣容易。

●用途: 用于推焊齒輪、挖泥斗、拖拉機(jī)刮板、深耕鏵犁、礦山機(jī)械等磨損件

SH.Z208適用于焊補(bǔ)灰口鑄鐵件的缺陷；

·SH.Z308適用于鑄鐵薄件及加工面的焊補(bǔ)如汽缸蓋、機(jī)床導(dǎo)軌等；

·SH.Z408適用于重要高強(qiáng)度灰口鑄鐵件及球墨鑄鐵的焊補(bǔ)如汽缸、發(fā)動機(jī)座、齒輪

R307 (E5515-B2)

● 說明:R307 系低氫鈉型藥皮的含1.25%Cr-0.5%Mo 的珠光體耐熱鋼焊條。采用直流反接，焊條接正極，短弧操作，可進(jìn)行全位置焊接。焊前焊件需預(yù)熱至160℃ -220℃

● 用途: 用于焊接工作溫度在520℃以下的1.25%Cr-0.5%Mo( 如15CrMo) 耐熱鋼，如鍋爐管道、高壓容器、石油精煉設(shè)備等。也可用來焊接30CrMnSi 鑄鋼

R317 (E5515-B2-V)

● 說明:R317 系低氫鈉型藥皮的含1.25%Cr-0.5%Mo-V 的珠光體耐熱鋼焊條。采用直流反接，焊條接正極，短弧操作，可進(jìn)行全位置焊接。焊前焊件需預(yù)熱至250℃ -300℃

● 用途: 用于焊接工作溫度在540℃以下的鉻鉬釩珠光體耐熱鋼。如高溫、高壓鍋爐管道、石油裂化設(shè)備、高溫合成化工機(jī)械等的焊接，也可焊接一般低合金高強(qiáng)度結(jié)構(gòu)鋼
