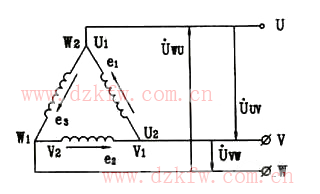

會員注冊將三相電源的三個線圈，以一個線圈的末端和相鄰一相線圈的始端按順序連接起來，形成一個三角形回路，再從三個連接點引出三根導線與負載相連，如下圖所示。
從圖中可以得知，電源連接成三角形時線電壓與相電壓的關系為：線電壓UL等于相電壓UΦ，即UL=UΦ。星形連接中的線電壓是相電壓的1.73倍。
通常，發電機都連接成星形（Y）。三相變壓器對于 用戶來說也相當于電源，它有連接成星形的，也有連接成三角形的。
圖解三角形連接線電壓和相電壓
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-10-20
星形接法：線電壓等于相電壓的根號3倍，線電流等于相電流；三角形接法：線電壓等于相電壓，線電流等于相電流的根號3倍。
Tags：相電壓,線電壓
