西門子200Smart PLC可以做為主站，也可以做為從站，其Modbus通信過程比較簡單，下面以做為主站為例，講解一下：

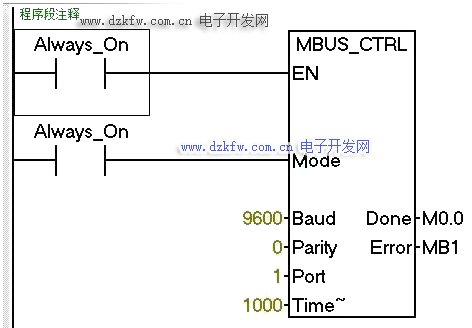

一、MBUS_CTRL主站的初始化指令

主站通信指令主要設定參數，需要和從站設置成一致才可以正常通信
Baud——波特率，和從站一致
Pairity——奇偶校驗?zāi)Ｊ剑?為無校驗，1為奇校驗，2為偶校驗
Port——端口號，自帶串口為0，外加信號板為1
Time——超時時間，通常設置為1000ms
Done——完成信號，以位存儲
Error——錯誤代碼保存字節，以字節方式存儲
二、地址碼和功能碼是如何確認的

因?yàn)槲覀兤綍r(shí)讀取的都是保持寄存器，所以地址代碼都是40001到49999，其中4是代表此位置是保持寄存器，0001到9999代表的是第幾個地址，如果40001代表的是保持寄存器第一個地址，就是0000，然后根據地址代碼和讀寫指令，由200Smart自己決定是03，還是06還是10（16進制）

具體不明白的可以去看我的專欄，現在特價優惠只要一元錢。

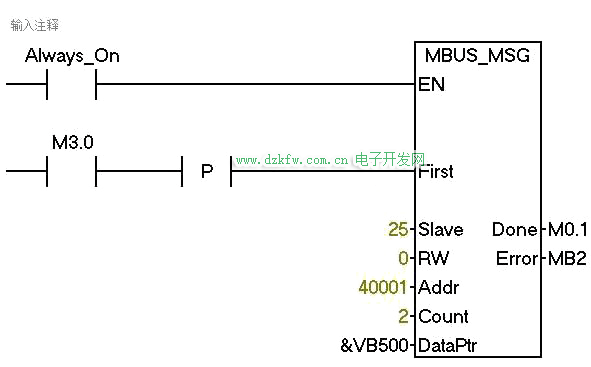

三、MBUS_MSG對從站發送讀指令

如果對從站發送讀指令，那么，我們首先要對發送庫函數進行設置
First——發送控制，接通媽發送，注意前面加上升沿
Slave——從站地址，可以10進制表示，也可以16進制表示
RW——0為讀，1為寫
Addr——地址代碼，40001代表的是保持寄存器的第一個地址，即0000
Count——讀取或者寫入的字?jǐn)?shù)量（注意不是字節數）
DataPtr——讀取返回指令保持位置
Done——完成信號，以位表示
Error——錯誤代碼存儲，以字節方式保存

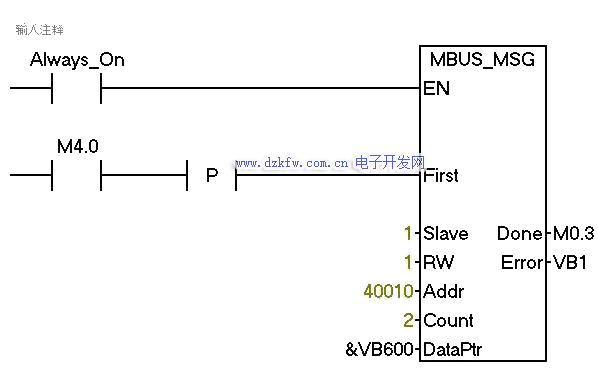

四、MBUS_MSG對從站發寫入指令

如果對從站發送讀指令，那么，我們首先要對發送庫函數進行設置
First——發送控制，接通媽發送，注意前面加上升沿
Slave——從站地址，可以10進制表示，也可以16進制表示
RW——0為讀，1為寫
Addr——地址代碼，40001代表的是保持寄存器的第一個地址，即0000
Count——讀取或者寫入的字?jǐn)?shù)量（注意不是字節數）
DataPtr——寫入需要發送數據保存位置
Done——完成信號，以位表示
Error——錯誤代碼存儲，以字節方式保存
以上就是西門子200Smart進行Modbus通訊所需要的設置及意義。
