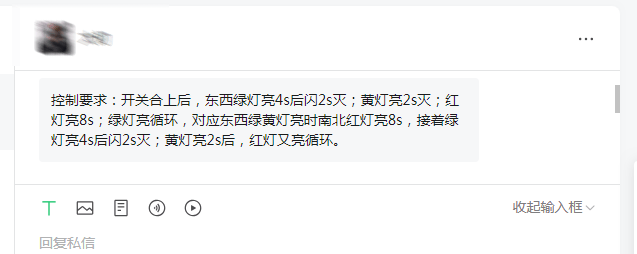

最近又收到熱心網友微信公眾號的后臺私信，問了一個問題如下：

問：根據私信問題要求，總結如下：

西門子S7-200PLC紅綠燈控制 西門子PLC交通燈程序 通過比較運算和定時器實現簡單的紅綠燈控制

控制要求：開關合上后，東西綠燈亮4s后閃2s滅；黃燈亮2s滅；紅燈亮8s；
綠燈亮循環，對應東西綠黃燈亮?xí)r南北紅燈亮8s，接著綠燈亮4s后閃2s滅；黃燈亮2s后，紅燈又亮循環。

I/O點定義：

啟動開關  I0.0
東西紅燈  Q0.0
東西黃燈  Q0.1
東西綠燈  Q0.2
南北紅燈  Q0.3
南北黃燈  Q0.4
南北綠燈  Q0.5

答：

參考的梯形圖程序如下：

 通過比較運算和定時器實現簡單的紅綠燈控制

程序仿真符合預期：
