三菱PLC的FROM指令詳解

 三菱PLC�湹腵FROM`指令用于從PLC增設的特殊單元（例如，F(xiàn)X2N-4AD）的緩沖存儲器（BFM）讀取數據并將其傳送到可編程控制器的一個指定寄存器。該指令具有以下格式：

FROM K1 K2 D0 K2 *

K1: 特殊模塊的地址編號，只能用數值，范圍: 0---7

K2: 特殊模塊的緩沖存儲器起始地址編號，只能用數值，范圍: 0---32767

D0: 目標寄存器起始地址編號，可以使用t, c, d和除x外的位元件組合

具體來說，`FROM`指令會將特殊單元（或模塊）的緩沖寄存器內容（如BFM #12, BFM #13）中的數據讀取出來，并分別寫入可編程控制器中的一個指定寄存器。這個指定的寄存器可以是T、C、D或者非X位的位元件組成的地址。需要注意的是，這里的地址編號必須是整數，且范圍在0到32767之間。此外，`FROM`指令可以連續執行也可以使用脈沖執行方式。

三菱FX系列PLC的FX2N-2AD使用舉例


   (1)零點增益的調整    FX2N-2AD的零點和增益調整方便，模塊上有零點、增益調整開關，可利用這些開關直接調整，也可以通過TO指令改寫相應BFM的值，調整零點和增益。    (2)使用舉例    ①模擬輸入編程實例    圖6-7是FX2N-2AD作為模擬輸入的一個實例。

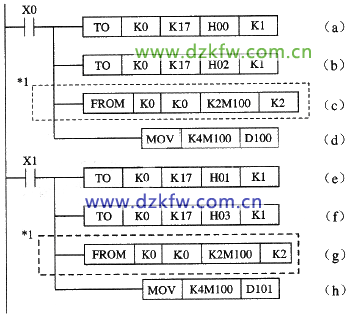

圖6-7 FX2N-2AD模擬輸入實例    圖中，(a)～(h)各步操作含義如下。    (a)：選擇A/D輸入通道1。    (b): CH1的A/D轉換開始。    (c):讀取通道1的數字值。    (d)：通道1的高4位移到下面的8位位置上，并存儲到D100中。    (e):選擇A/D輸入通道2。    (f):通道2的A/D轉換開始。    (g)：讀取通道2的數字值。    (h)：通道2的高4位移到下面的8位位置上，并存儲到D101中。    通道1的輸入執行模擬到數字的轉換：X000。    通道2的輸入執行模擬到數字的轉換：X001。    A/D輸入數據CH1：D100（用輔助繼電器M100～M115替換，只分配一次這些號碼）。    A/D輸入數據CH2：D101（用輔助繼電器M100～M115替換，只分配一次這些號碼）。    *1：當使用FX0N PLC時，按圖6-8所示方式更改*1電路：

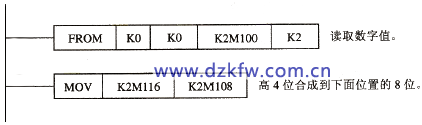

圖6-8 使用FX0N PLC的改進電路    ②計算平均值數據程序舉例    在圖6-7模擬輸入程序?qū)嵗�之后添加圖6-9所示程序，當讀取的數字值不穩定時，使用平均值數據。

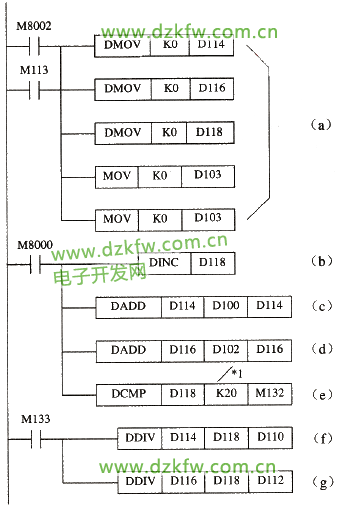

圖6-9 平均數程序    圖中～(g)各步操作含義如下。    (a):數據的初始化。    (b):采樣頻率計數。    (c):通道1總的輸入數據。    (d):通道2總的輸入數據。    (e):采樣頻率的比較，K20為平均頻率。    (f)：計算通道l的平均值，并將結果存儲在D111和D110中。    (g)：計算通道2的平均值，并將結果存儲在D113和D112中。    PLC的資源分配。    通道1的A/D輸入數據：D100。    通道2的A/D輸入數據：D102。    采樣頻率：D118。    采樣頻率和平均頻率的一致性標志：M113。    通道1的平均值：D111，D110。    通道2的平均值：D113，D112。    *1上面所用的程序?qū)嵗�得到的值為平均值�?0倍。在1～262 144的取值范圍內進行平均頻率的計算。
