兩臺S7-200通過Modbus實現通訊

從站設置：

需要使用MBUS_INIT、MBUS_SLAVE即可;

MBUS_INIT指令被用于啟用和初始化或禁止Modbus通訊。(這一步在程序的前面，配置類的程序基本都放在程序前面)。在S7-200中，通訊的程序塊調用都需要設定完成為，確保通訊的完整性，只有把完整的數據格式發送或接收，才可以實現通訊，因此完成位是必須要有的。在每次掃描且EN輸入打開時執行該指令。應當在每次通訊狀態改變時執行 MBUS_INIT指令。一般程序設計僅在首次掃描時執行。功能塊圖如下：

MODE：模式選擇位，1表示將port0指定給Modbus協議并啟用協議；0表示將port0指定給PPI；

！！！注意：指定給Modbus后，該端口不可以下載上傳程序，因此在程序設計中，可以加入控制位，串聯給I點即可，例程中未加入，可以自己嘗試；

Addr：從站地址1~247；

Baud：波特率設置1200、2400、4800、9600、19200、38400、57600或 115200；

Parity：校驗位0- 無校驗，1- 奇數校驗，2- 偶數校驗；

Delay：時延，通過將指定的毫秒數增加至標準 Modbus信息超時的方法延長標準Modbus信息結束超時條件。該參數的典型數值在有線網絡上應為 0。如果您在使用帶有糾錯功能的調制解調器，將時延設為50至100毫秒的數值。如果您在使用擴展頻譜無線電，將時延設為10至100毫秒的數值。數值可以是0至32767毫秒。

MaxIQ：參數將供 Modbus地址 00xxxx 和 01xxxx 使用的I和Q點數設為0至128之間的數值。數值0禁止所有向輸入和輸出的讀取。建議使用的MaxIQ數值是128，該數值可在S7-200中存取所有的I和Q點。

MaxAI：參數將供 Modbus地址 03xxx 使用的字輸入（AI）寄存器數目設為0至32之間的數值。數值0禁止模擬輸入的讀數。建議使用的 MaxAI數值如下，這些數值可允許存取所有的S7-200模擬輸入。0 用于 CPU 221，16 用于 CPU 222，32 用于 CPU 224、 226 和 226XM；

MaxHold：參數設定供 Modbus地址04xxx使用的V內存中的字保持寄存器數目。例如，為了允許主設備存取200字節的V內存，將MaxHold設為100個字的數值（保持寄存器）；

HoldStart： 參數是V內存中保持寄存器的起始地址。該數值一般被設為VB0，因此 HoldStart 參數被設為&VB0（VB0地址）。其他V內存地址可指定為保持寄存器的起始地址，以便在項目的其他地方使用VB0。Modbus主設備可存取V內存MaxHold個字數，從 HoldStart開始。

Done：完成標志位；

Error：錯誤代碼，字節；

MBUS_SLAVE 指令被用于為Modbus主設備發出的請求服務，并且必須在每次掃描時執行，以便允許該指令檢查和回答Modbus請求。在每次掃描且EN輸入開啟時執行該指令。MBUS_SLAVE指令無輸入參數。當MBUS_SLAVE指令對Modbus請求作出應答時， " 完成"輸出打開。如果沒有需要服務的請求時， "完成"輸出關閉。"錯誤"輸出包含執行該指令的結果。該輸出只有在"完成"打開時才有效。如果"完成"關閉，錯誤參數不會改變。

通俗講法：將程序寫在這個地方就可以了。

測試Network程序：

主站設置：

主站的設置通過MBUS_CTRL和MBUS_MSG子程序實現通訊；

MBUS_CTRL如下

Mode模式：為 1 時，使能 Modbus 協議功能；為 0 時恢復為系統 PPI 協議

Baud波特率：支持的通訊波特率為1200，2400，4800，9600，19200，38400，57600，115200。

Parity校驗：校驗方式選擇

0＝無校驗

1＝奇較驗

2＝偶較驗

Timeout超時：主站等待從站響應的時間，以毫秒為單位，典型的設置值為 1000 毫秒（1 秒），允許設置的范圍為 1 - 32767。

注意： 這個值必須設置足夠大以保證從站有時間響應。

Done完成位：初始化完成，此位會自動置1。可以用該位啟動 MBUS_MSG 讀寫操作（見例程）

Error初始化錯誤代碼（只有在 Done 位為1時有效）：

0＝ 無錯誤

1＝ 校驗選擇非法

2＝ 波特率選擇非法

3＝ 模式選擇非法

MBUS_MSG：

EN使能：同一時刻只能有一個讀寫功能（即 MBUS_MSG）使能

注意：建議每一個讀寫功能（即 MBUS_MSG）都用上一個 MBUS_MSG 指令的 Done 完成位來激活，以保證所有讀寫指令循環進行（見例程）。

First讀寫請求位：每一個新的讀寫請求必須使用脈沖觸發

Slave從站地址：可選擇的范圍 1 - 247

RW從站地址：0 ＝ 讀， 1 ＝ 寫

注意：

1. 開關量輸出和保持寄存器支持讀和寫功能

2. 開關量輸入和模擬量輸入只支持讀功能

Addr讀寫從站的數據地址：

選擇讀寫的數據類型

00001 至 0xxxx - 開關量輸出

10001 至 1xxxx - 開關量輸入

30001 至 3xxxx - 模擬量輸入

40001 至 4xxxx - 保持寄存器

Count數據個數

通訊的數據個數（位或字的個數）

注意： Modbus主站可讀/寫的最大數據量為120個字（是指每一個 MBUS_MSG 指令）

DataPtr數據指針：1. 如果是讀指令，讀回的數據放到這個數據區中

2. 如果是寫指令，要寫出的數據放到這個數據區中

Done完成位讀寫功能完成位

Error錯誤代碼：

只有在 Done 位為1時，錯誤代碼才有效

0 ＝ 無錯誤

1 ＝ 響應校驗錯誤

2 ＝ 未用

3 ＝ 接收超時（從站無響應）

4 ＝ 請求參數錯誤（slave address, Modbus address, count, RW）

5 ＝ Modbus/自由口未使能

6 ＝ Modbus正在忙于其它請求

7 ＝ 響應錯誤（響應不是請求的操作）

8 ＝ 響應CRC校驗和錯誤

-

101 ＝ 從站不支持請求的功能

102 ＝ 從站不支持數據地址

103 ＝ 從站不支持此種數據類型

104 ＝ 從站設備故障

105 ＝ 從站接受了信息，但是響應被延遲

106 ＝ 從站忙，拒絕了該信息

107 ＝ 從站拒絕了信息

108 ＝ 從站存儲器奇偶錯誤

常見的錯誤：

• 如果多個 MBUS_MSG 指令同時使能會造成 6 號錯誤
• 庫存儲區被程序其它地方復用，有時也會造成6 號錯誤
• 從站 delay 參數設的時間過長會造成主站 3 號錯誤
• 從站掉電或不運行，網絡故障都會造成主站 3 號錯誤

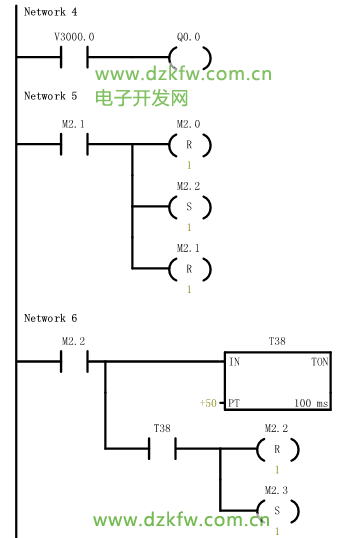

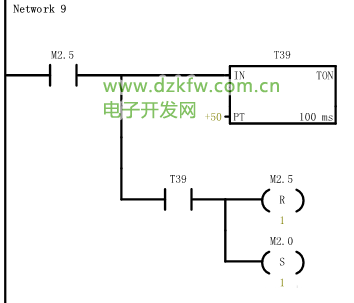

例程：
