一、以太網通訊優勢：

PLC常用的通訊方式無非RS232,RS485以及以太網通訊，以太網通訊相對與前面二者的主要優勢在于，以太網通訊距離更遠可以通過一個交換機非常容易的將多臺設備聯系在一起，設備之間交換數據也變的非常容易

二、硬件組網：

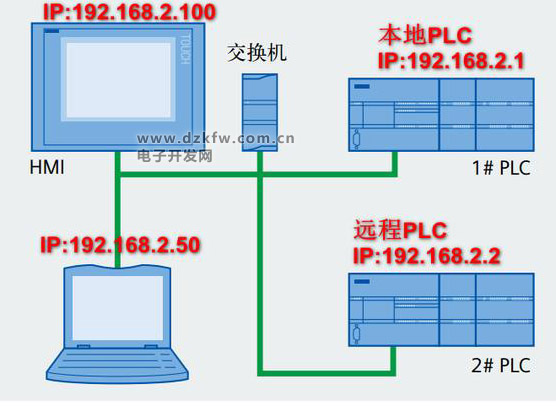

如上圖所示，綠色的代表普通網線，我們只需將所有設備通過網線連接到一個交換機中即可組建一個以太網硬件網絡，網絡中的每一個設備都需要一個獨立的IP地址且所有設備IP地址要處于同一網段。

這里單獨講下如何設置PC的IP地址，請看下圖：

三、以太網編程：

對于NET_EXE功能塊引腳的講解：

1) 必須用SM0.0來使能NET_EXE，以保證該指令的正常運行；

2) Timeout：超時參數。0=不延時；1-32767=表示以秒為單位的超時延時時間。如果通信有問題的時間超出此延時時間，則報錯誤；

3) Cycle：周期參數。此參數在每次所有網絡讀寫操作完成時切換其開關量狀態；

4) Error：錯誤參數。0=無錯誤，1=有錯誤。

四、狀態字講解（錯誤代碼查詢）：

狀態字按我們組態的就是VB130和VB150，它們高4位的含義如上圖紅框所示，低四位代表錯誤代碼，錯誤代碼以十進制方式表示，錯誤代碼如下圖：
