大家好，今天我們學習一下西門子S7-200PLC的接線與S7-200數據存儲區：

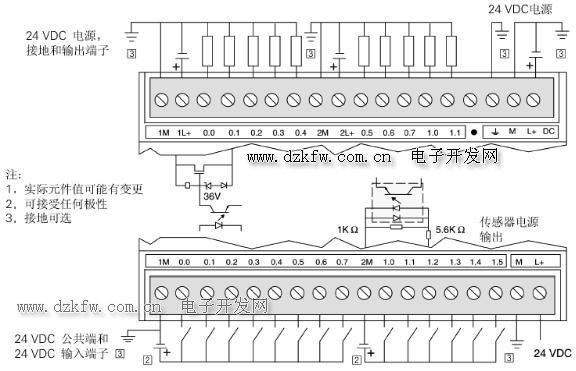

首先，我們看一下如何接線：

S7-200數據存儲區：

1. 輸入／輸出映像寄存器：S7-200 PLC編址范圍（I0.0~I15.7）。 輸入映像寄存器（該區域可以按位操作又稱輸入繼電器）輸入繼電器線圈由外部信號驅動，常開觸點和常閉觸點供用戶編程使用。

輸出映像寄存器：S7-200 PLC編址范圍（Q0.0~Q15.7）。輸出映像寄存器（又稱輸出繼電器）是用來將PLC的輸出信號傳遞給負載，線圈用程序指令驅動。PLC的每一個I/O點都是一個確定的物理點。CPU 224主機有I0.0～I(xiàn)0.7，I1.0～I(xiàn)1.5共14個數字量輸入端點，Q0.0～Q0.7、Q1.0、Q1.1共10個數字量輸出端點。

2.變量存儲器V

用以存儲運算的中間結果和其它數據。CPU 224有VB0.0～VB5119.7的5K存儲字節。可按位、字節、字或雙字使用。

3. 內部標志位（M）存儲區

M作為控制繼電器（又稱中間繼電器），用來存儲中間操作數或其它控制信息。

S7-200 PLC編址范圍M0.0~M31.7，可以按位、字節、字或雙字來存取存儲區的數據。

4. 順序控制繼電器（S）存儲區

S又稱狀態元件，以實現順序控制和步進控制。

S7-200 PLC編址范圍S0.0～S31.7，可以按位、字節、字或雙字來存取數據。

5.特殊標志位（SM）存儲器

① SMB0為狀態位字節，在每次掃描循環結尾由S7-200 CPU更新，定義如下：

SM0.0 RUN狀態監控，PLC在運行RUN狀態，該位始終為1。

SM0.1 首次掃描時為1，PLC由STOP轉為RUN狀態時，ON（1態）一個掃描周期，用

于程序的初始化。

SM0.2 當RAM中數據丟失時，ON一個掃描周期，用于出錯處理。

SM0.3 PLC上電進入RUN方式，ON一個掃描周期。

SM0.4 分脈沖，該位輸出一個占空比為50％的分時鐘脈沖。用作時間基準或簡易延時。

SM0.5 秒脈沖，該位輸出一個占空比為50％的秒時鐘脈沖。可用作時間基準。

SM0.6 掃描時鐘，一個掃描周期為ON（高電平），另一為OFF（低電平）循環交替。

SM0.7 工作方式開關位置指示，0為TERM位置，1為RUN位置。為1時，使自由端

通訊方式有效。

② SMB1為指令狀態位字節，常用于表及數學操作，部分位定義如下：

SM1.0 零標志，運算結果為0時，該位置1。

SM1.1 溢出標志，運算結果溢出或查出非法數值時，該位置1 。

SM1.2 負數標志，數學運算結果為負時，該位為1。

6. 局部存儲器（L）

S7-200有64個字節的局部存儲器，編址范圍LB0.0~LB63.7，其中60個字節可以用作暫時存儲器或者給子程序傳遞參數，最后4個字節為系統保留字節。

7. 定時器（相當于時間繼電器）

S7-200 CPU中的定時器是對內部時鐘累計時間增量的設備，用于時間控制。編址范圍T0～T255（22X）；T0～T127(21X)。

8. 計數器

計數器主要用來累計輸入脈沖個數。有16位預置值和當前值寄存器各一個，以及1位狀態位，當前值寄存器用以累計脈沖個數，計數器當前值大于或等于預置值時，狀態位置1。 S7-200 CPU提供有三種類型的計數器，增計數、減計數、增／減計數。編址范圍C0～C255（22X），C0～C127（21X）。

9. 模擬量輸入／輸出映像寄存器（AI/AQ）

S7-200的模擬量輸入電路將外部輸入的模擬量（如溫度、電壓）等轉換成1個字長（16 位）的數字量，存入模擬量輸入映像寄存器區域。

AI編址范圍AIW0，AIW2，……AIW62，起始地址定義為偶數字節地址，共有32個模擬量輸入點。

S7-200模擬量輸出電路用來將模擬量輸出映像寄存器區域的1個字長（16位）數字值轉換為模擬電流或電壓輸輸出。

AQ編址范圍AQW0，AQW2，……AQW62，起始地址也采用偶數字節地址，共有32個模擬量輸出點

10. 累加器（AC）

累加器是用來暫存數據， S7-200 PLC提供了4個32位累加器AC0～AC3。累加器支持 以字節（B）、字（W）和雙字（D）的存取。。

11. 高速計數器（HC）

CPU 22X提供了6個高速計數器HC0、HC1……HC5 （每個計數器最高頻率為30KHz）用來累計比CPU掃描速率更快的事件。高速計數器的當前值為雙字長的符號整數。
