觸摸屏是HMI的簡稱，也就是人機界面，從名稱上看，它是人和機器交互的工具。

觸摸屏的實質就是虛擬儀器儀表，用于代替開關按鈕，電流表，電壓表，溫度表等等各種操作和監控設備。特別是開關按鈕，監控儀表數量非常多的時候，用觸摸屏不但界面清爽，給人賞心悅目的感覺，更重要的是節約布線和元器件成本，而且讓設備看上去更加高大上。

這就是觸摸屏的實質，說句題外話，小編我在現場看到有些設備密密麻麻的一排排按鈕指示燈，操作人員幾只手都忙不過來，都會對這種LOW逼的設計思想深深的鄙視！而有些設備廠的電氣工程師在設計項目時，總說觸摸屏不可靠，不如用開關按鈕直觀，小編也會呵呵一笑，心里默念一句：艾斯比。

普通的開關按鈕是通過硬接線來控制PLC，而觸摸屏是采用通訊控制PLC。一般觸摸屏做主站，PLC做從站。早期都是采用串口通訊如RS232,RS485.隨著成本的降低，工業以太網也逐步流行。也有部分是采用總線通訊，比如CANopen,ProfibusDP等，但比較少見，一般是特殊行業或特殊器件上。

觸摸屏控制PLC，就和PLC采用通訊控制變頻器是一樣的，觸摸屏作為通訊主站，來讀寫作為從站的PLC。其實，各個PLC的編程軟件也可以理解成觸摸屏，它也是通過通訊的方式來操作PLC。所以，搞自動化的一定要搞清楚原理，觸類旁通，這樣才能事半功倍。

觸摸屏實際叫做人機界面，是一種可以與控制設備通訊的人機控制方法。可以想象成按鈕指示燈儀表的dao集合。想要了解觸摸屏的工作原理就必須要懂得通訊，我們知道一個按鈕要控制一個接觸器就必須要有電信號的傳輸，也就是開關量。而觸摸屏控制一個接觸器則必須通過一個控制器來控制接觸器，比如"PLC".首先觸摸屏必須了解所要控制的設備，也就是必須有控制器的通訊協議，例如MODBUS，PROFIBUS，CAN等，正常情況下是觸摸屏擁有該PLC的通訊協議就相當于，我（觸摸屏）對你（PLC）說你閉合M0.0，你（PLC）就可以正確的識別該命令解釋，并執行！

流程是必須在PC機（也就是電腦）上安裝該觸摸屏的組態軟件（各個品牌的屏所對應的組態軟件也不相同），打開軟件組態，開始組態，也就是繪制畫面，并定義連接的地址（這個地址是PLC內部元器件的地址，如西門子的I,Q,V,T,C,三菱的X,Y,M,等等做畫面之前最好詳細的列出PLC需要觸摸屏控制的點），當然前提是必須定義與之通訊的通訊協議，也就是定義PLC的類型。(所以選購觸摸屏之前一定要參考樣本，知道其是否支持你想使用的PLC控制器）組態完成后下載到觸摸屏（各廠家的屏所用的方式不同，有的是USB下載有的是232有的是485），下載完成后用連接線將觸摸屏連接到PLC就可以控制PLC動作了！

首先，我們來看一段程序

如圖所示，這段程序的意思是，啟動一個電機，經過設定的時間后，自動停止。傳統的方式，我們是用按鈕來實現啟動，時間的設置就比較麻煩了，一般是做成的固定的，要修改時間，只能改程序，顯然，這是不可能的。觸摸屏就在這種情況下誕生了。

如上圖所示，我們在組態軟件里新增了一個PLC1，就表示，觸摸屏和PLC建立一個通訊連接，觸摸屏做主站，PLC做從站。觸摸屏可以讀寫PLC的數據。這和PLC做主站，讀取變頻器的道理是一樣的。

觸摸屏的控制原理就是對從站地址的讀寫，同樣，這和PLC讀寫變頻器是一樣的。所以，搞工控，掌握原理，舉一反三是很重要的。

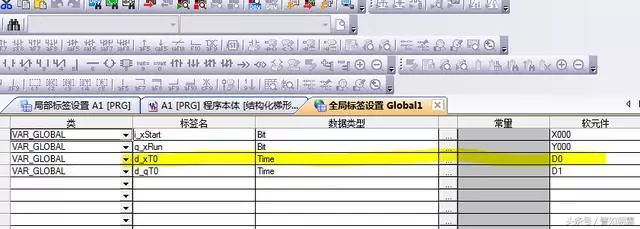

比如，我們要修改設定的時間，d_xT0,首先，我們在PLC的標簽里看它的地址

如上圖所示，d_xT0的地址是D0,那么，我們只需要在觸摸屏里建立一個寫入D0的元件即可

如上圖所示，我們建立了一個數值輸入元件，它的操作地址是D0,那么，當我們在觸摸屏上操作時，就等于王PLC的地址D0里寫入數值。

這就是觸摸屏控制PLC的原理，其他 的比如啟動停止等為操作，也是如此。所以，學習工控，就是掌握原理，觸類旁通，而不是學了幾個指令就沾沾自喜。
