DB9接口

按照接口數量細分為A型（15針），B型（25針），C型（37針），D型（50針），E型（9針）。因此常見的計算機并口即為DB25針的連接器。而串口則應為DE9針連接器。

由于早期的計算機的串口與并口都是使用DB25針連接器，而人們則習慣把字母B與D合在一起記了下來，當作D型接口的共同名字，以至于后來計算機串口改用9針接口以后，人們更多的使用DB9而不是DE9來稱呼9針的接口。這一習慣進一步推廣的結果就是如今人們使用DBxx來代表D型接口，數字xx則為接口的針數。

電腦上常見的DB接口有：

串行通信接口RS232 9針 --DB9

顯示器 VGA 15針 -- DB15

并行打印機 LPT 25孔 -DB25

一般通訊只用到3口，rx，tx，Gnd

做工業設備的經常會接觸到RS232、RS485電氣標準，其物理接口大多是DB9接口。很多場合需要監聽總線上的數據，就需要做一條三通線。

首先，RS232、RS485只是規定了物理層上的電氣標準：

RS232常用的是Rx、Tx和GND這三條線，RS485是雙絞線A和B。所以，這決定了RS232是全雙工，RS485是半雙工。

RS232的邏輯1的電平（相對GND）是-3V~-15V，邏輯0的電平（相對GND）是+3V~+15V。

RS485采用差分傳輸，A線和B線的電壓差（UA-UB）在+2V~+6V表示邏輯1，電壓差（UA-UB）在-2V~-6V表示邏輯0。

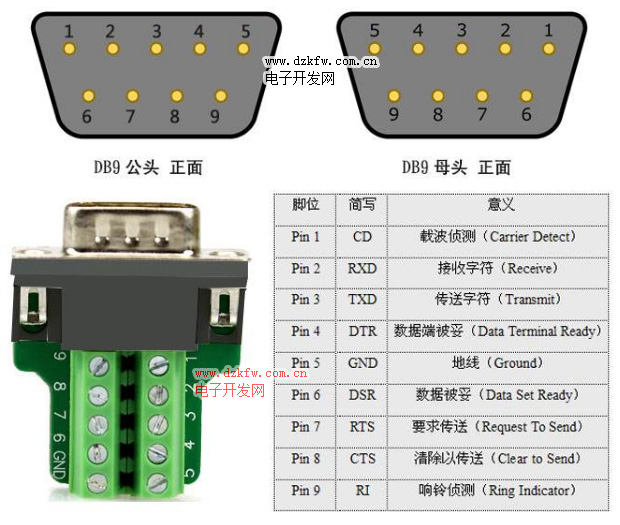

DB9的公頭的引腳號是從左往右定義，母頭是從右往左定義，這樣公頭母頭對接時，相同的引腳號才對應。

對于RS232，標準的DB9接線應該是2-Rx，3-Tx，5-GND，公頭母頭都是這樣，通信雙方的接線要交叉，即Rx接Tx，Tx接Rx，GND接GND。

經過使用比較，下面的這種端子適合制作三通線，找一公一母接頭，再找9條導線，將公頭母頭的1~9腳一一對應連接，然后連接到設備的通信線上，這樣，數據肯定會經過這9條線的，再根據需要引出幾條來做監聽。

注意：這種接頭上的GND絲印是針對PCB而言的，并不是RS232的GND。

對于RS485，在DB9上沒有標準接線，通常是3-A，8-B，公頭母頭都是如此，通信雙方接線直連，A接A，B接B。

補充1：

由于RS485是半雙工的，如果使用兩對RS485差分線就可組成全雙工通信（一對線只接收，一對線只發送），這就是RS422標準了。

補充2：

如何使用RS232線來監聽RS485總線的數據？

通過觀察比較RS232和RS485的電平標準，這兩者的邏輯電平是相反的，RS232的電壓范圍大于RS485的（也就是說可以兼容485電平的），因此可將RS485的A接到RS232的5-GND上，將RS485的B接到RS232的2-Rx上，這樣可實現用RS232線監聽RS485總線上的數據。這種方法是在遇到RS485通信時又只有RS232線的情況下臨時使用。
