西門子S7-200 Smart系列PLC處理64位浮點數方法
一、主程序調用：
64位浮點數保存于VB0開始的存儲區之中，轉換得出的32位浮點數保存于VD100存儲區中。

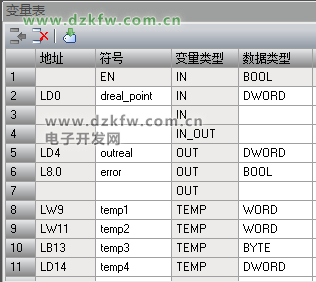

二、子程序符號表：

三、子程序網絡1：

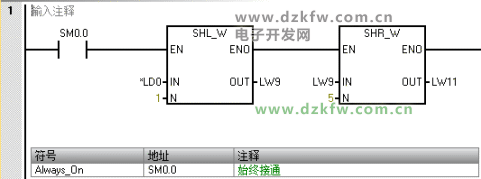

1、把64位精度浮點數的高16位讀取出來；
2、左移1位，右移5位之后取到64位浮點數的指數部分；

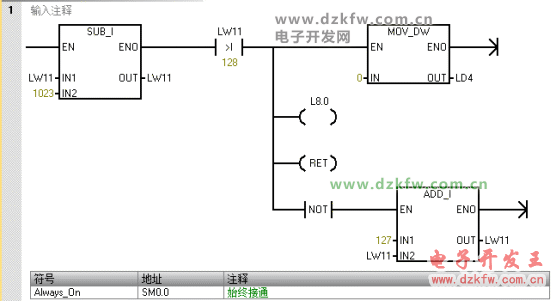

3、用64位浮點數的指數減去1023，再加上127得到32位浮點數的指數部分。梯形圖實例程序如下：


四、子程序網絡2：
取出64位浮點數的高8位
五、子程序網絡3：
把64位浮點數指針后移一個字節
六、子程序網絡4：
左移4位，右移8位得到32位浮點數的小數部分
七、子程序網絡5：
把32位浮點數的指數部分加上，右移1位空出符號位
八、子程序網絡6：
傳送浮點數的符號位
九、子程序網絡7：
最終結果暫存于LD4中
