我這里現有一壓力變送器，輸出為4-20mA的電流，作為變頻器的輸入信號，現在要求將變頻器的輸入信號改為電壓信號，也就是要將4-20mA的電流換成0-5V或0-10V的電壓。該變頻器有0-5V和0-10V兩種輸入。請問，該怎么樣才能轉化呢？先謝謝各位了
答：可有二種方案實現：

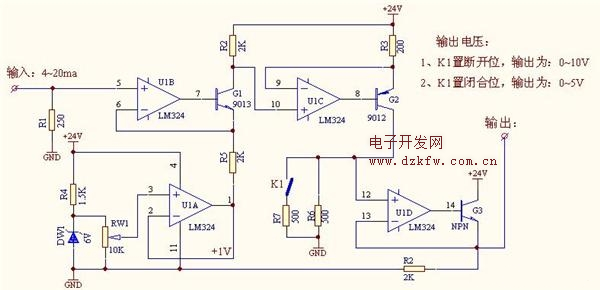

1、用硬件電路實現將輸入的4-20mA電流信號轉成0-5V或0-10V電壓信號，見下電路圖：

 該電路輸入信號為：4～20mA，其輸出受K1開關控制：

  （1）、當K1開關置斷開位時，其輸出為：0～10V電壓信號。

  （2）、當K1開關置閉合位時，其輸出為：0～5 V電壓信號。

 2、用模擬量輸入與輸出模塊（如EM235），再通過plc編程也可實現將輸入的4-20mA電流信號轉成0-5V或0-10V電壓信號，見下電路圖與梯形圖：

  一、EM235的連線圖：

    連線：1、選用A輸入口：將A+與RA接在一起，外接4~20mA電流輸入信號，其A- 端接PLC公共點M。A輸入口設置為0~20mA電流輸入模式。

    2、模擬輸出口用電壓輸出端口V0，其M0口接公共端 M，輸出口設置為電壓輸出模式：0~10V（或 0~5V）。

一、plc編程梯形圖：

 程序說明：4~20mA電流輸入到A口，模塊將其轉換為數字量：AIW0=6400~32000，

如將AIW0值減去6400，則AIW0-6400的數字量為：0~25600，如將此值（AIW0-6400）×5÷4，則其數字量范圍變為：0~32000，將0~32000送入AQW0，由V0口輸出0~10V（或0~5V）電壓信號。

   二種方案比較：第1種為純硬件電路，費用很低（元件費用只需幾元錢），不需軟件編程，但需操作者要懂得電子電路知識與制作技能。第2種需用一塊模擬量輸入輸出模塊，費用很高，而且還需PLC編程方可實現將4-20mA電流信號轉成0-5V或0-10V電壓信號，故一般均不采用第2方案，除非所搞設備本身需用1~3路一下的模擬量輸入信號，可選用EM235，這樣除確保正常模擬量輸入處理外，其EM235還剩下一路模擬輸入與輸出口沒用，這種情況下，采用第2方案是合適的。
