會員注冊變頻器與PLC進行RS-485通信連接后，可以接收PLC通過通信電纜發送過來的命令，如果有多臺變頻器與PLC進行RS-485通信連接，必須給每臺變頻器設置站號（使用參數Pr. 117，o～31），PLC向某臺變頻器發送命令數據時，數據的首端為站號。
優點：硬件簡單、造價最低，可控制32臺變頻器
缺點：編程工作量較大

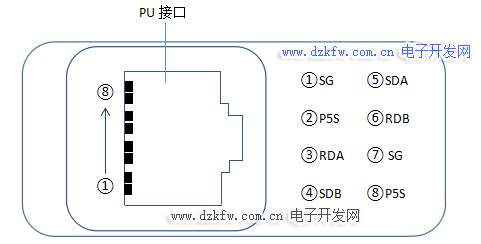

1、單臺變頻器與PLC的RS-485通信連接
兩者在鏈接時，一臺設備的發送端子（+\-）應分別與另一臺設備的接收端子（+\-）連接，接收端子（+\-）應分別與另一臺設備的發送端子（+\-）連接。
485BD通信板的外形與安裝

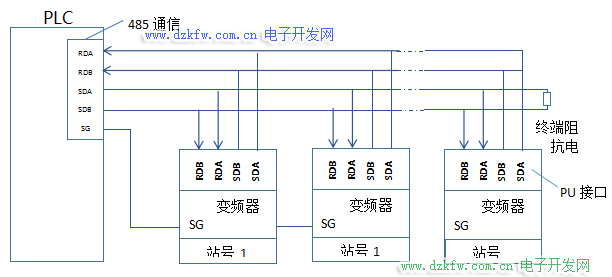

2、多臺變頻器與PLC的RS-485通信連接
它可以實現一臺控制多臺變頻器的運行
變頻器與PLC相銜接時應該留意以下幾點：
（1）對PLC自身應按規定的接線規范和接地條件進行接地，并且應留意防止和變頻器運用共同的接地線，且在接地時使二者盡可能分隔。
（2）當電源條件不太好時，應在PLC的電源模塊及輸入/輸出模塊的電源線上接入噪音濾波器、電抗器和能降低噪音用的器材等，別的，若有必要，在變頻器輸入一側也應采納相應的辦法。
（3）當把變頻器和PLC裝置于同一操作柜中時，應盡可能使與變頻器有關的電線和與PLC有關的電線分隔。
（4）經過運用屏蔽線和雙絞線到達進步噪音攪擾的水平。

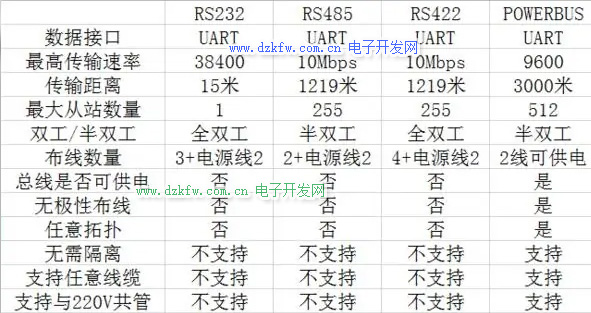

2線RS-485和4線RS-485的區別
4線485應該是增加兩條通訊線來實現的全雙工通訊，也就是RS422總線。2線的是RS485，是單工的。
1、 RS-485可以采用二線與四線方式，二線制可實現真正的多點雙向通信。 而采用四線連接時，與RS-422一樣只能實現點對多的通信，即只能有一個主（Master）設備，其余為從設備，但它比RS-422有改進，無論四線還是二線連接方式總線上可多接到32個設備。
2、RS-485與RS-422的不同還在于其共模輸出電壓是不同的，RS-485是-7V至+12V之間，而RS-422在-7V至+7V之間，RS-485接收器最小輸入阻抗為12k歐姆,RS-422是4k歐姆。RS-485滿足所有RS-422的規范，所以RS-485的驅動器可以用在RS-422網絡中應用。
3、RS-485與RS-422一樣，其最大傳輸距離約為1219米，最大傳輸速率為10Mb/s。平衡雙絞線的長度與傳輸速率成反比，在100kb/s速率以下，才可能使用規定最長的電纜長度。只有在很短的距離下才能獲得最高速率傳輸。一般100米長雙絞線最大傳輸速率僅為1Mb/s。
4、 RS-485需要2個終接電阻，其阻值要求等于傳輸電纜的特性阻抗。在矩距離傳輸時可不需終接電阻，即一般在300米以下不需終接電阻。終接電阻接在傳輸總線的兩端
