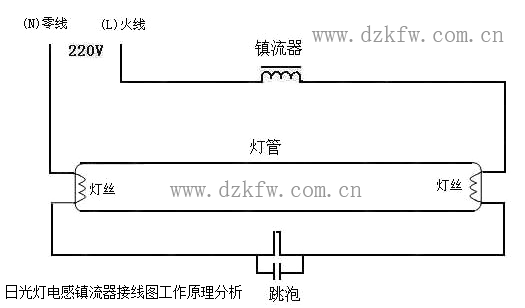

日光燈電感鎮流器接線圖工作原理分析
(1)當送出交流電時，因熒光燈屬于冷燈，燈管電阻無窮大，大電流就流向阻抗比較小的啟動器，因此氖燈會先亮一下子與電容形成崩潰，此時電流流過燈管兩端的鎢絲，鎢絲因此被加熱，這段時間為0至A的時間。
(2)當時間在A時即電源電壓為零伏，由于日光燈此時已為熱燈，使得燈管內電阻相當小，此時啟動器部分停止崩潰，接著時間A至?xí)r間B熒光燈點燈成功，并且時間B以后螢光燈兩端的壓降大約只有122伏特左右(20W螢光燈)，使啟動器不再崩潰，從此之后日光燈正常工作維持一定亮度，直到電源關閉日光燈熄滅。
(3)在時間A至?xí)r間B，電感鎮流器(電感)兩端感應電壓為220伏，再加上電源220伏，其螢光燈兩端總電壓降為440伏，所以螢光燈需要大電壓才能啟動。
(4)在時間B之后，電感式鎮流器(電感)扮演著恒流的重要角色，所以日光燈一直維持著固定的亮度。
