會員注冊 紅外感應燈遙控開關由熱釋電紅外傳感器作為人體接近感卻器件，使燈控器可實現"人來燈亮，人走燈滅"的功能，特別適用于賓館、辦公、居民住宅樓樓道及家庭使用。

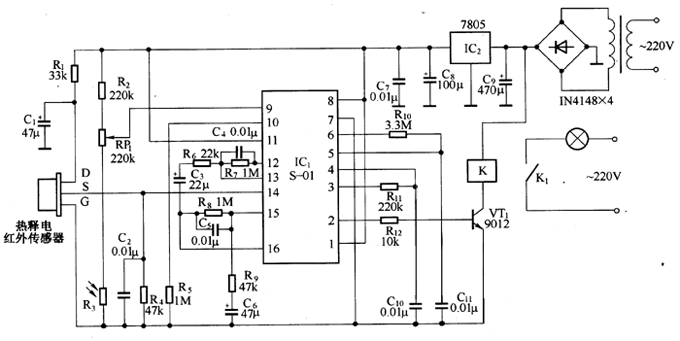

紅外燈遙控開關的電路如圖所示。它主要由熱釋電紅外傳感器、紅外線處理集成電路S-01、控制電路及電源等組成。集成電路IC1內部包括放大器、比較器、狀態控制器以及延時器等。在IC1外部連接的R2、RP3及R3是專為白天自動關燈而設置的調節裝置。R3為一光敏電阻，它的阻值隨光照而改變，白天己的阻值在幾百歐至幾千歐之間，夜晚將增大到1MΩ以上。調節RP1阻值的大小，可以在夜幕降臨時使lC1的②腳輸出高電平，而在天亮后輸出低電平。電路中的R6-R9是為確定IC1內部放大器的增益而設置的。除此之外，IC1外接的R11、C10為延時網絡，延時為1分鐘。
紅外燈遙控開關的電路如圖所示。它主要由熱釋電紅外傳感器、紅外線處理集成電路S-01、控制電路及電源等組成。集成電路IC1內部包括放大器、比較器、狀態控制器以及延時器等。在IC1外部連接的R2、RP3及R3是專為白天自動關燈而設置的調節裝置。R3為一光敏電阻，它的阻值隨光照而改變，白天己的阻值在幾百歐至幾千歐之間，夜晚將增大到1MΩ以上。調節RP1阻值的大小，可以在夜幕降臨時使lC1的②腳輸出高電平，而在天亮后輸出低電平。電路中的R6-R9是為確定IC1內部放大器的增益而設置的。除此之外，IC1外接的R11、C10為延時網絡，延時為1分鐘。
當熱釋電紅外傳感器檢測到人體紅外信號時，它將輸出微弱的電信號至lC。的⒁腳，經IC1內部兩級放大器放大后，再經電壓比較器與其設定的基準電壓進行比較，然后輸出高電平，經延時處理后由IC1的②腳輸出，驅動VT1使繼電器K工作，其觸點K1接通電燈電源，點亮電燈。當人離去時，1分鐘后燈光自行熄滅。該電路還有連續觸發的功能，當燈處于導通點亮狀態，如果再出現第二次觸發，則延時重新開始，以保持燈亮。要是現場有人一直停留而不離去，燈光就會持續點亮而不熄滅。
