節能熒光燈（節能日光燈）因價格便宜、損耗功率小、啟動快及電源電壓降至125V仍可啟動，因此得到廣泛采用。節能熒光燈采用三基色熒光粉，它的發光效率比普通熒光燈高30％左右，光色更接近自然光，同樣功率的燈管比普通熒光燈小，且多為彎曲形狀，故又稱為緊湊型熒光燈。

一、電路原理

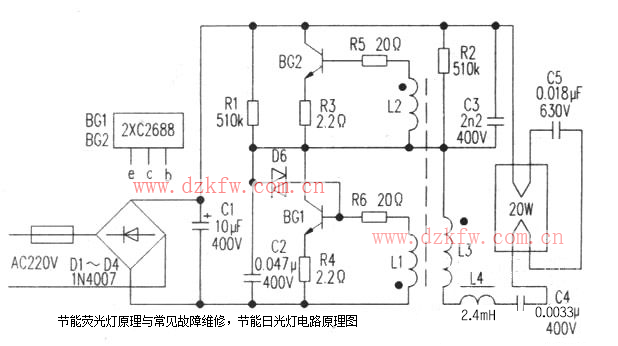

           如圖所示，三極管電子鎮流器由整流電路、高頻發生器及高頻電抗器三部分組成。4只耐壓400V的二極管組成橋式整流電路，C1是濾波電容，高頻發生器由兩只耐壓400V以上的三極管BG1和BG2及互感線圈L1、L2、L3等組成。互感線圈的黑點是同名端。L1與BG1及L2與BG2的接線方向正好相反；這樣才能保證兩只三極管交替工作(不允許同時導通)。L4是高頻電感線圈，用來限制燈管的電流(鎮流器)，C4是隔直電容。

二、常見故障檢修

    例1、節能燈兩端燈絲亮，燈管不亮
    因為燈絲與C4串聯，燈絲亮說明有高頻電流輸出，所以高頻發生器是正常的，而燈管不亮可能是C5短路，使得燈管兩端被短路而無壓降，拆開電子鎮流器，拆離電源，打開外蓋焊下C5測量為0Ω，說明C5已短路。換上同規格電容，故障排除。
    例2、燈絲、燈管都不亮
    將鎮流器拆離電源，測量BG1與BG2均為0Ω，說明已燒毀。為了查明原因而繼續檢查其他元件：發現R3斷路，BG1導通后不截止，到BG2導通時引起B(yǎng)G1和BG2同時導通，造成電路短路，將BG1與BG2燒毀。替換同規格R3、BG1、BG2后，故障排除。
    例3、燈絲、燈管都不亮
    同上例，檢查BG1、BG2良好，測量L1-L4良好，測量R3～R6良好，測量D1～D4良好，測量R1阻值為無窮大。更換R1，故障排除。
    提示：電路有故障時不能直接對已壞元件替換，應檢查造成損壞的原因后方可通電(最好串聯100W燈泡限制電流并檢查，以免造成不必要的損失，替換C5時最好采用大于630V耐壓的電容，以免再次擊穿)。
