會員注冊開燈時逆變器工作，產生100V左右的高頻交流電，點亮12W的日光燈管。變壓器參數為9 V/10W，蓄電池參數為9 V/0.65 Ah。若電路中使用6～8 W的日光燈管，變壓器可換用9 V/6 W，蓄電池用6 V/4 Ah的。點亮6~12W日光燈的逆變器電路:

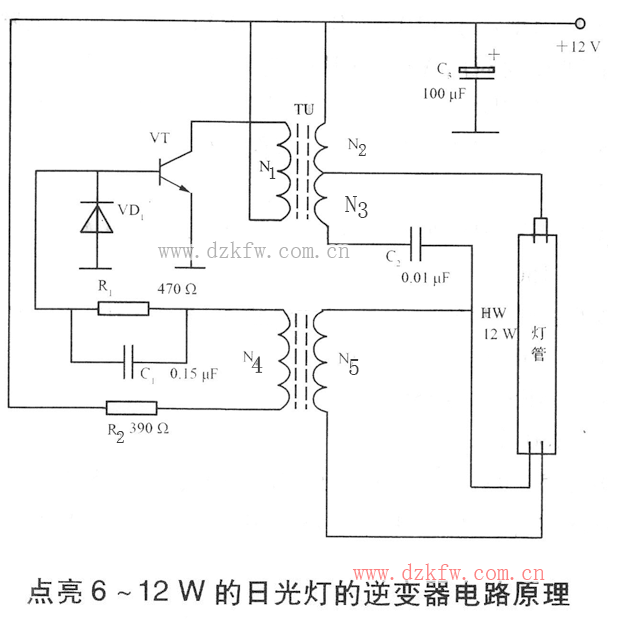

9v升壓 點亮6~12W日光燈的逆變器電路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-11-02
Tags：逆變器,日光燈,逆變器電路
