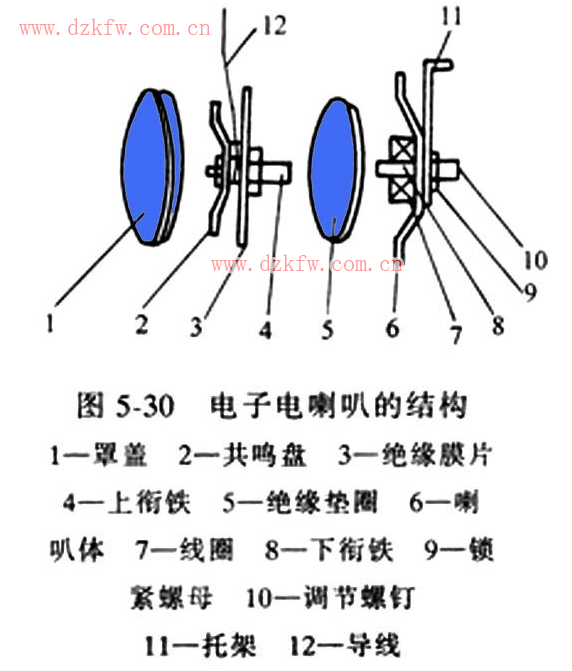

會員注冊電子電喇叭的結構如圖所示：

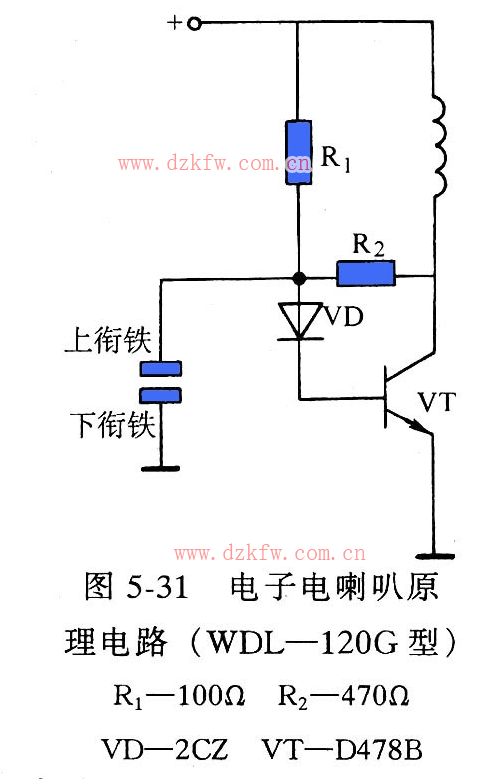

下圖是電子喇叭、電子電喇叭電路原理圖：
當喇叭電路接通電源后，由于晶體管VT加正向偏壓而導通，線圈中便有電流通過，產生電磁力，吸引上銜鐵，連同絕緣膜片和共鳴板一起動作，當上銜鐵與下銜鐵接觸而直接搭鐵時，晶體管VT失去偏壓而截止，切斷線圈中的電流，電磁力消失，膜片與共鳴板在彈力作用下復位，上、下銜鐵又恢復為斷開狀態，晶體管VT重又導通，如此周而復始地動作，膜片不斷振動便發出響聲。
