礦石收音機是用天線t和地線以及礦石檢波器而組成的沒有放大電路的無源收音機，它是最簡單的無線電接收裝置。人們習慣把那些沒有電源，電路中只使用一個檢波二極管的收音機稱為“礦石收音機”。
制作一個礦石收音機，大概分三步：
一、繞制線圈

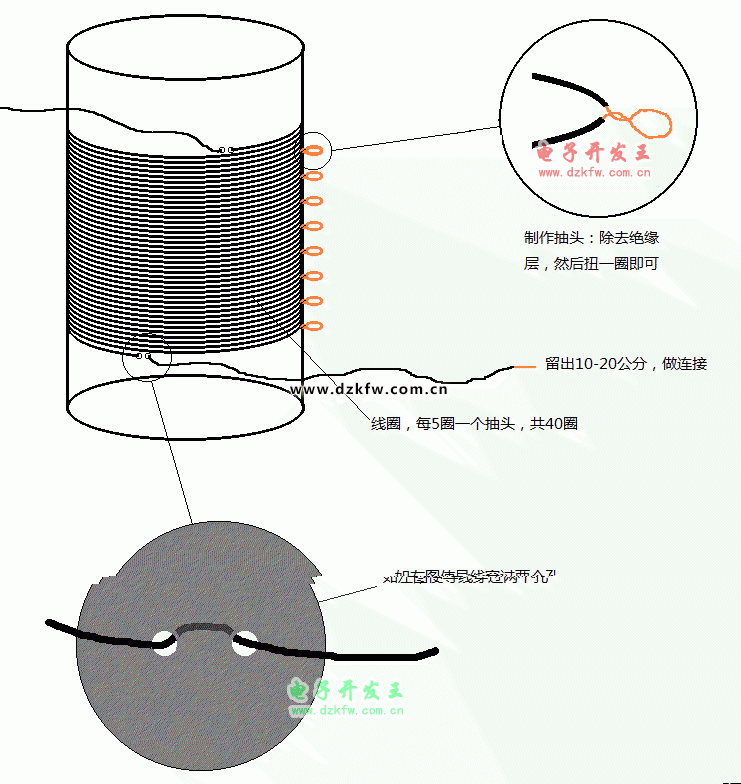

用一個維生素瓶或是其它合適的空塑料瓶子，沿瓶口向下約2－3公分鉆兩個孔。在瓶子上部，把線從右邊的孔穿過去，再?gòu)牡诙�孔穿回�?lái)，如下圖所示。用一塊膠帶將導線粘在兩孔所在的位置，以防止繞制線圈的時候滑動。
然后順時針繞制線圈，當繞制5圈的時候，做一個抽頭（見下圖）。繼續繞制，每5圈做一個抽頭，共40圈。在第40圈的位置再鉆兩個孔，留出10－20公分的導線后同上邊的孔一樣的鎖緊固定。
繞好的線圈如下圖所示


繞制線圈
二、架設天線

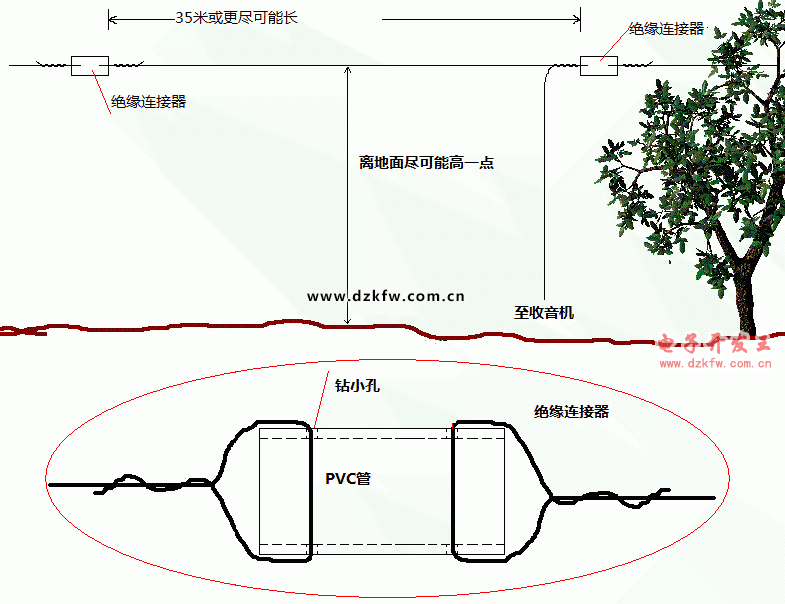

礦石收音機需要一個良好的天線和地面才能有好的收音效果。天線可以用任何導線，但架設的要盡可能高一點，盡可能的長一點。為了保證有一個好的效果，可以用絕緣連接器架設天線。需要注意的是，不要在雷雨天氣使用此天線，以免產生危險！


架設天線
地線可以通過連接水管或一根插入潮濕土壤內的金屬桿制成。
三、組裝
如下圖所示，將所有的部件連接起來，調節鱷魚夾在線圈上抽頭的位置。
運氣好的話，你應該可以直接聽到點什么啦……


礦石收音機連接圖
