收音機電源自動關斷電路,RADIO AUTO POWER OFF

關鍵字：收音機自動關機電路，NE555,CD4020

    用電池供電的設備，如果忘記關斷電源．電池的電能就會在不知不覺中耗盡；而且干電池往往在耗盡電能后漏液，腐蝕電路板。

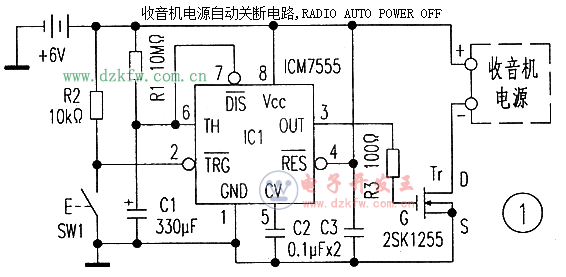

圖1電路能在一定時間后．自動關斷設備的供電電源。電路選用CMOS型的時基集成電路ICM7555，作一次性動作。以收音機電源控制為例．首先按下起動開關SW1，在時基Ic的②腳電壓達到電源電壓的1／3以下時．時基Ic內部觸發器翻轉，輸出腳③轉變為高電平“H”MOSFET管Tr1的漏-源極間導通，接通收音機的電源。

    與此同時，時基Ic的⑦腳變成高阻抗，電容器c1經電阻R1充電，其兩端電壓Vx徐徐上升，直至達到電源電壓VCC的2／3，這段時間t可用下式表示：

  Vx=Vcc[l—e^-(t/R1C1)]

  當⑥腳電壓達到電源電壓的2／3時，時基Ic內部觸發器再次翻轉，使⑦腳與地(GND)相連，Vx瞬時變為0v，③腳轉變為低電平“L”，Tr1截止，關斷供電電源。從電源接通到電源關斷的時間，可在上面算式中用2／3VCC替換Vx，得到下式：

  t=loge3R1C1≈1.1R1C1

  所以．維持電源供電的時間由R1C1的乘積決定。

    假如設定時間為60分鐘，則R1取10MΩ.C1的電容量需要327μF，這對電容器的泄漏電流要求盡量的小；不過大容量、低泄漏的電容器較難獲取。所以，圖1電路適合工作數分鐘的情況。

    針對上述問題，改變電路結構，把低頻Rc振蕩器的輸出計數，達到某一值時關斷電源，就可實現長時間的延時。

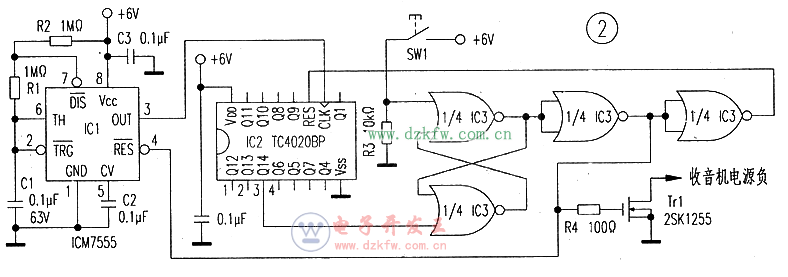

    電路如圖2．用時基Ic構成無穩多諧振蕩器．工作在VCC1／3與VCC2／3之間的時-段．其周期：

  τ=0.69C1(2R1+R2)

  低頻振蕩器的輸出，被送至一個分頻器的輸入端。分頻器選用異步14級二進制計數器TC4020B．最大可作213分頻。這時如要獲得60分鐘的延時，輸入脈沖的周期τ=0.44秒。

    可見RC的時間常數較小，就可以選用小容量的薄膜電容器．避免了因泄漏電流產生的不穩定現象。

    四與非門TC4001BP的兩個門電路構成RS觸發器，另兩個門電路構成反相器．對IC1和IC2復位．并驅動Tr1關斷。TC4020B的輸出選取Q14端。
