會員注冊9018是高頻小功率三極管，硅材料NPN型，特性頻率fT高達1.1GHz，適合用作調頻發射三極管。

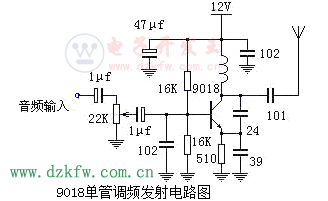

下圖為9018單管調頻發射電路圖，電路結構簡單，適合電子愛好者進行實驗制作和普通臨時應用。從電路圖可以看出，這是典型的電容三點式振蕩器，加上9018并非專用發射三極管，電路工作中可能會出現一定程度的頻漂，工作電流越大頻漂越嚴重。
電感線圈用φ1mm的漆包線在φ32mm的鉆頭上繞6-8圈，可覆蓋88-108MHz的調頻廣播頻段，方便FM收音機接收。調節線圈的松緊可對發射頻率進行調整。該發射電路在開闊地的發射距離可達到100米左右（拉桿天線）。
