無線發射電路圖

　　M調頻發射機，發射頻率在模擬廣播波段88~108Mhz，用普通FM收音機接收，2種音信輸入，MIC頭將周邊聲音發送，CK音信輸入，調校可調發射線圈L可改變（微調）發射頻率。

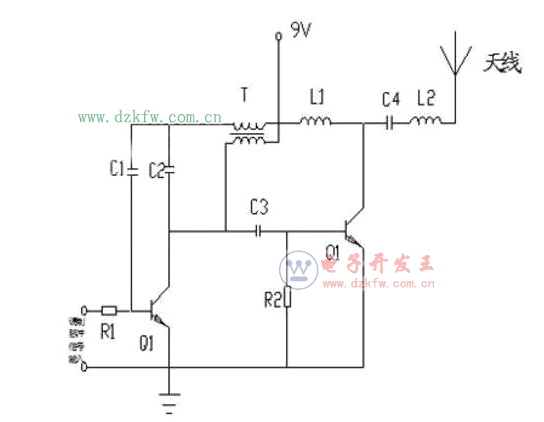

　　如圖所示是無線發射器原理電路圖，Q1是共發射極變壓器耦合振蕩電路：負載是變壓器T的衩級線圈，集電極輸出信號經T耦合后，由次極經C1送基極，構成正反饋，起振。基極同時送入低頻調制信號，對產生的高頻振蕩進行幅度調制。

　　Q2是緩沖放大級，Q1的輸出經C3耦合到Q2（圖中右邊的“Q1”）基極，L1是Q2的負載電感;并經C4/L2串聯諧振電路送到天線發射。R2接地，也就是零偏置，由于輸入信號幅度較大，且是以C4/L2諧振回路來選頻的，所以不怕失真，這樣效率較高。

　　T、L1和9V處應該有一個連接點，這個電路由于基極沒有直流偏置，電路都工作在丙類放大。T的初、次級間相位是相反的，就是Q1集電極電流增加時T的初級感生電動勢右正左負，次級產生左正右負的感生電動勢，對C1的充電電流加大，當集電極電流減小時與上述情況相反。頻率由C1的容量、T的電感決定。

　　發射功率現在這些參數不能決定，電壓知道，關鍵是電流不知道，電流（交流電流）由Q2（后邊三極管應該是Q2）的電流、基極的驅動、L1的阻抗決定。

　　說到接收距離，和接收機靈敏度、傳播環境、天線高度，天線增益有關，籠統說也是理想距離，實際距離還有較大差別。

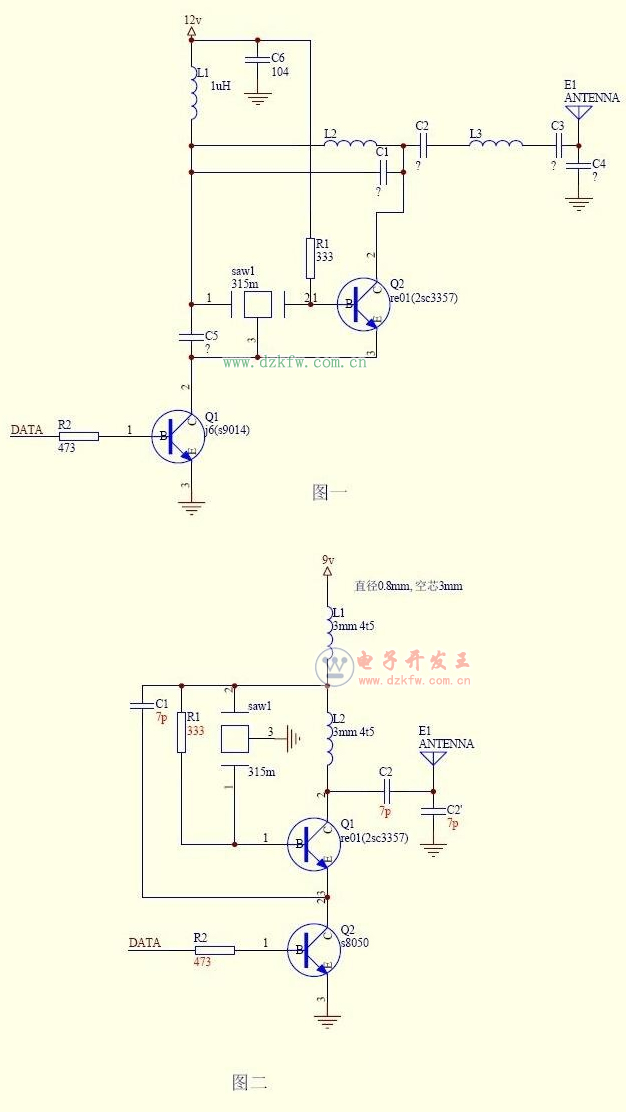

　　兩電路基本原理一致，都是由0、1信號控制實現高頻脈沖發射的電路，工作頻率由晶振決定，從穩定性上分不出優劣。圖二電路簡潔，稍容易調試些，圖一在三極管集電極與電源間加了選頻網絡，在三極管集電極與天線之間也加了選頻網絡，輸出頻率更純凈，但調試要麻煩些。再一點區別是圖二上方三極管的基極通過電阻引入了交流負反饋，其實這對該電路穩定性的影響也并不明顯。電源上對地的高頻電容還是保留為好，但圖二中沒有畫出。

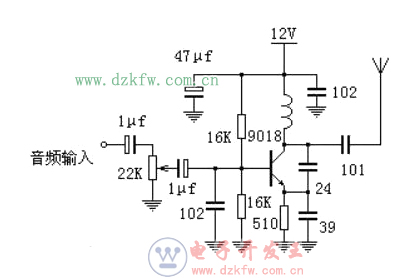

　　9018簡易調頻發射器電路

　　中的發射器線圈是用1.0mm的漆包線在3.2mm的鉆頭上繞6—8圈，可覆蓋88－108MHｚ，7圈時在100MHｚ附近。距離不是很遠，《100米（開闊地帶）！雖距離不遠，但對于初學者來說是很有幫助的！可以當做一個小的電臺

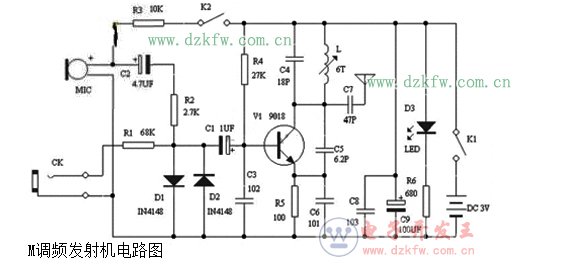

　　9018單管調頻發射機電路

　　1）高頻三極管V1和電容C3、C5、C6組成一個電容三點式的振蕩器

　　2）C4、L組成一個諧振器：諧振頻率就是調頻話筒的發射頻率，根據圖中元件的參數發射頻率可以在88～108MHZ之間，正好覆蓋調頻收音機的接收頻率，通過調整L的數值（拉伸或者壓縮線圈L）可以方便地改變發射頻率，避開調頻電臺。發射信號通過C4耦合到天線上再發射出去。

　　3）R4是V1的基極偏置電阻，給三極管提供一定的基極電流，使V1工作在放大區。

　　4）R5是直流反饋電阻，起到穩定三極管工作點的作用。

　　5）話筒MIC采集外界的聲音信號。

　　6）電阻R3為MIC提供一定的直流偏壓，R3的阻值越大，話筒采集聲音的靈敏度越弱，電阻越小話筒的靈敏度越高。

　　7）話筒采集到的交流聲音信號通過C2耦合和R2匹配后送到三極管的基極。

　　8）電路中D1和D2兩個二極管反向并聯，主要起一個雙向限幅的功能，二極管的導通電壓只有0.7V，如果信號電壓超過0.7V就會被二極管導通分流，這樣可以確保聲音信號的幅度可以限制在正負0.7V之間，過強的聲音信號會使三極管過調制，產生聲音失真甚至無法正常工作。

　　9）CK是外部信號輸出插座，可以將電視機耳機插座或者隨身聽耳機插座等外部聲音信號源通過專用的連接線引入調頻發射機，外部聲音信號通過R1衰減和D1、D2限幅后送到三極管基極進行頻率調制。

　　10）電路中發光二極管D3用來指示工作狀態，當調頻話筒得電工作時就會點亮，R6是發光二極管的限流電阻。C8、C9是電源濾波電容，因為大電容一般采用卷繞工藝制作的，所以等效電感比較大，并聯一個小電容C8可以使電源的高頻內阻。

　　11）電路中K1和K2是一個開關，它有三個不同的位置，撥到最左邊時斷開電源，最右邊是K1、K2接通做調頻話筒使用，中間位置是K1接通，K2斷開，做無線轉發器使用，因為做無線轉發器使用是話筒不起作用，但是話筒會消耗一定的靜態電流，所以斷開K2可以降低耗電、延長電池的壽命。

　　通過改變三極管的基極和發射極之間電容來實現調頻的，當聲音電壓信號加到三極管的基極上時，三極管的基極和發射極之間電容會隨著聲音電壓信號大小發生同步的變化，同時使三極管的發射頻率發生變化，實現頻率調制
