礦石收音機簡介

　　礦石收音機是指用天線、地線以及基本調諧回路和礦石做檢波器而組成的沒有放大電路的無源收音機，它是最簡單的無線電接收裝置，主要用于中波公眾無線電廣播的接收。

　　礦石收音機優缺點

　　優點：

　　無需用電源，節能環保。

　　可以用來測試天線或地線的效率。

　　礦石機很有吸引力，可以用來引導初學者、小朋友進入無線電、廣播及DIY的天地。

　　線路簡單，容易制作。

　　接上功放機，可收聽到最佳音質的AM廣播。

　　缺點：

　　音量小

　　需要很長（五六米）的天線。還需要地線。

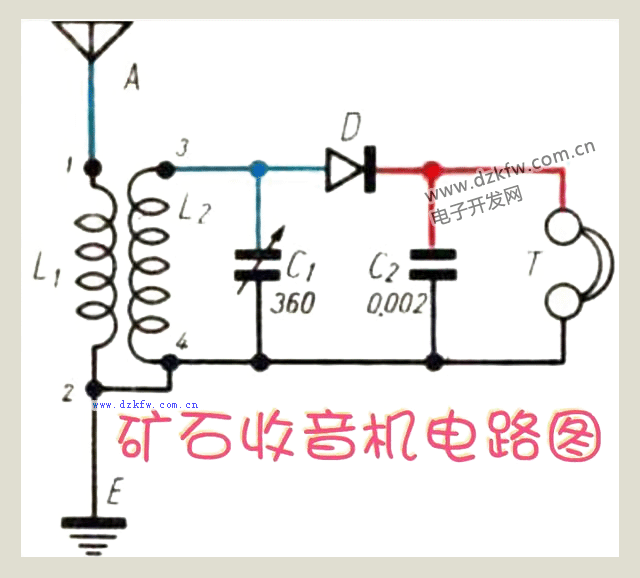

礦石收音機是采用具有單向導電性的礦石作為檢波器件來對接收到的調幅廣播信號進行檢波，并通過高阻抗耳機來收聽。其電路原理如下圖所示。


上圖中，A、E分別為天線和地線，可變電容C1與線圈L2組成一個諧振電路，調節C2，即可選擇所要收聽的電臺。D就是檢波用的礦石，C2為高頻濾波電容，用以濾除檢波后殘留的高頻成分。由于這種收音機沒有低頻放大電路，也不需電源，故其需要采用高阻抗耳機來收聽，圖中的T即為高阻抗耳機。

由于這種收音機所用的礦石檢波器現在已很難買到，若想制作這種收音機，可以選用晶體管收音機里常用的2AP9鍺檢波二極管來代替礦石。該檢波管的外形如上圖所示，其為點接觸型鍺二極管，具有較小的正向壓降，并且高頻性能良好，最高工作頻率可達100MHz。

若找不到2AP9檢波管，亦可以采用現在較常用的鍺檢波管1N60來代替，該管的外形如上圖所示，與常用的1N4148相似。

制作礦石收音機時，其天線可以用多股銅線制作，在房頂上固定一根一丈長的竹竿，將該銅線纏繞在竹竿上，銅線的一端與圖1中線圈L1的①腳連接。地線可以用多股銅線纏繞在自來水管的鐵管子上，同時將地線的一端與L1的②腳連接即可。
