朋友們大家好，今天我們來說一下斷相與相序保護繼電器，它的作用從名字上就可以看出來，斷相、錯相保護，有的系列還有過欠壓保護、三相不平衡保護等。工作原理：相序正確且電壓正常時，經阻容降壓后的電壓最大，電壓信號驅動執行檢測機構動作，繼電器工作，常開點閉合控制電路導通。斷相或錯相時，經阻容元件降壓后的電壓偏低，電壓信號不足以驅動執行機構動作，所以繼電器保持初始狀態，常開點斷開，控制電路斷電。

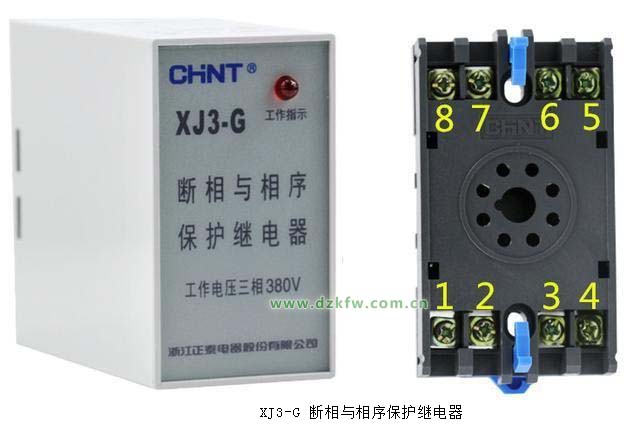

分為繼電器部分和底座部分，首先我們來看一下電路圖

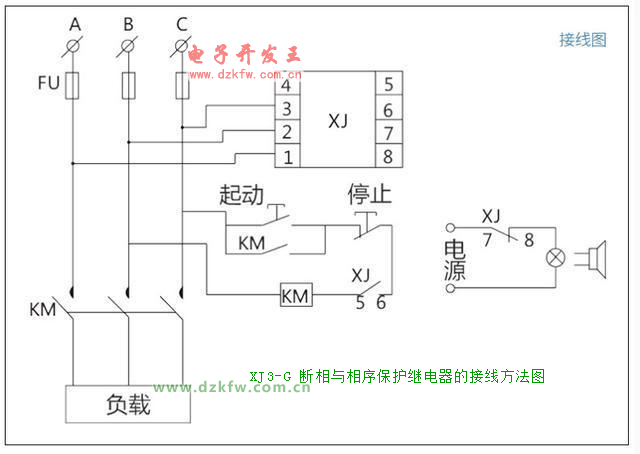

123接ABC三相，5和6是一組常開點，我們需要把這組常開點串入控制電路中，7和8是一組常閉點，可以接報警裝置，當ABC三相通電時，常開點閉合常閉點斷開。看不懂電路圖也沒關系，老規矩，俵哥給大家上實物接線圖。


ABC三相相序要正確，接入123三個檢測點。


控制部分是在自鎖電路的基礎上，串了繼電器的常開點5和6，當三相電源通電的時候，這組常開點就會閉合。自鎖電路才算完成。5和6的位置是不唯一的，可以和接觸器的A1串聯也可以和A2串聯。
