中間繼電器則是轉換控制信號的中間元件。
    中間繼電器是將一個輸入信號變成一個或多個輸出信號的繼電器。它的輸入信號為線圈的通電或斷電。它的輸出是觸頭的動作，將信號同時傳給幾個控制元件或回路。
    常用的中間繼電器有JZ7和JZ8系列兩種。
    JZ7系列中間繼電器由電磁機構　(線圈、銜鐵、鐵芯)和觸頭系統(觸頭和復位彈簧)構成。其線圈為電壓線圈，當線圈通電后，鐵芯被磁化為電磁鐵，產生電磁吸力，當吸力大于反力彈簧的彈力時，將銜鐵吸引，帶動其觸頭動作，當線圈失電后，在彈簧作用下觸頭復位。可見也應考慮其振動和噪音，所中間繼電器的特點是：觸頭數目多(6對以上)，可完成對多回路的控制；觸頭電流較大(5A以上)，動作靈敏(動作時間不大于0．05s)。與接觸器不同的是觸頭無主、輔之分，所以當電動機的額定電流不超過5A時，也可用它代替接觸器使用，可以認為中間繼電器是小容量的接觸器。
    中間繼電器的選擇，主要是根據被控制電路的電壓等級，同時還應考慮觸點的數量種類及容量，以滿足控制線路的要求。

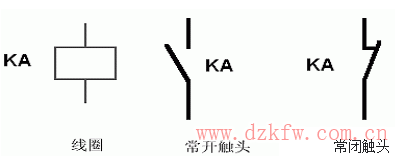

    中間繼電器各部分文字符號及圖形符號
