在現代工業生產中，循環水泵作為冷卻系統的核心設備，發揮著不可替代的關鍵作用。無論是火力發電、石油化工，還是鋼鐵冶煉等行業，都離不開循環水泵高效穩定地運行，以保障生產流程的連續性和設備的安全性。本文將全面深入地探討循環水泵的結構組成、工作原理、運行特點、維護要點以及未來發展趨勢，力求為讀者呈現一幅關于循環水泵的完整知識圖景。

一、循環水泵的重要作用

循環水泵在工業系統中的主要任務是為凝汽式汽輪機提供大量的冷卻水。在汽輪機運行過程中，蒸汽在做功后需要迅速冷凝成水，以維持汽輪機內部的真空環境，提高機組的熱效率。循環水泵將冷卻水源源不斷地輸送至凝汽器，吸收蒸汽釋放的熱量，使蒸汽凝結，完成這一關鍵的熱力循環過程。不僅如此，循環水泵還廣泛應用于其他需要散熱冷卻的工業設備，如各種大型機械設備的潤滑冷卻系統、化工反應釜的溫度調節等，確保這些設備在適宜的溫度范圍內穩定運行，避免因過熱而導致設備損壞或生產中斷。

二、循環水泵的結構剖析

（一）離心式循環水泵，離心泵

葉輪：葉輪是離心式循環水泵的核心部件，其形狀和結構對水泵性能起著決定性作用。閉式葉輪由葉片、前蓋板和后蓋板組成，這種結構能有效減少液體泄漏，提高水泵效率，適用于輸送清潔、無雜質的液體。半閉式葉輪僅設有后蓋板，葉片外側部分暴露，適用于輸送含有少量雜質的液體。開式葉輪則沒有前后蓋板，葉片完全暴露，雖然效率相對較低，但能適應輸送含有較多雜質甚至顆粒的液體，在一些對水質要求不高的工業場合應用廣泛。葉輪通常采用鑄鐵、鑄鋼或不銹鋼等材料制造，具體選擇取決于輸送介質的腐蝕性和工作壓力等因素。

泵殼：泵殼呈蝸殼狀，其主要功能是收集從葉輪甩出的液體，并將液體的動能轉化為壓力能，同時引導液體平穩地流出水泵。泵殼的材料一般為鑄鐵或鑄鋼，具有足夠的強度和密封性，以承受水泵運行時產生的高壓和防止液體泄漏。在泵殼的進口和出口處，分別設置有吸入管和排出管，與外部管路系統相連，確保液體的順暢進出。

軸和軸承：軸作為連接葉輪和電機的部件，承擔著傳遞扭矩的重要任務，使葉輪能夠高速旋轉。軸通常采用優質碳素鋼或合金鋼制造，以保證其具有足夠的強度和剛度，在長期高速運轉過程中不發生變形或斷裂。軸承則用于支撐軸，保證軸的平穩轉動，常見的有滾動軸承和滑動軸承。滾動軸承具有摩擦系數小、啟動靈活等優點，適用于轉速較高、負荷較小的場合；滑動軸承則在高速、重載的工況下表現出色，能夠提供更好的平穩性和抗震性能。

密封裝置：密封裝置是防止泵內液體泄漏和外界空氣進入的關鍵部件。常見的密封方式有填料密封和機械密封。填料密封通過在軸與泵殼之間填充密封填料，如石棉繩、橡膠圈等，利用填料的彈性和摩擦力來實現密封。這種密封方式結構簡單、成本低，但密封效果相對較差，需要定期更換填料。機械密封則利用一對或數對垂直于軸作相對滑動的端面，在流體壓力和補償機構的彈力作用下保持緊密貼合，并配以輔助密封，從而達到良好的密封效果。機械密封具有密封性能可靠、使用壽命長等優點，但成本較高，安裝和維護要求也更為嚴格。

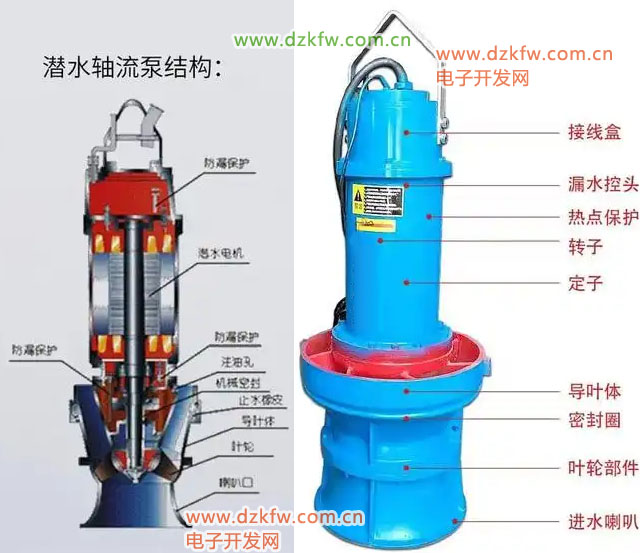

（二）軸流式循環水泵，軸流泵

葉輪：軸流式循環水泵的葉輪由多個扭曲葉片和輪轂組成，葉片形狀類似于螺旋槳。這種獨特的設計使得葉輪在旋轉時能夠對液體產生軸向推力，使液體沿軸向流動。葉片的安裝角度通�？梢哉{節，通過改變葉片角度，可以靈活調整水泵的流量和揚程，以適應不同的工況需求。葉輪一般采用不銹鋼或青銅等耐腐蝕材料制造，以確保在長期接觸水的環境下能夠正常工作。

導葉：導葉位于葉輪的下游，其作用是將葉輪出口的旋轉水流轉變為軸向水流，并進一步將水流的動能轉化為壓力能。導葉由多個固定葉片組成，葉片的形狀和角度經過精心設計，以優化水流的流動特性，減少能量損失。導葉的材料通常與泵殼相同，為鑄鐵或鑄鋼，具有足夠的強度和耐磨性。

泵軸和軸承：軸流式循環水泵的泵軸較長，需要多個軸承進行支撐，以保證軸的穩定性和直線度。泵軸一般采用高強度合金鋼制造，能夠承受較大的扭矩和軸向力。軸承多采用滑動軸承，如橡膠軸承、巴氏合金軸承等，這些軸承具有良好的耐磨性和抗腐蝕性，能夠在水中長時間穩定運行。此外，為了防止軸在運行過程中發生軸向竄動，還設置有專門的軸向定位裝置。

外殼：軸流式循環水泵的外殼通常為圓筒形結構，其作用是保護內部部件，引導水流的進出，并承受一定的壓力。外殼一般采用鑄鐵或鋼板焊接而成，具有較高的強度和密封性。在外殼的進出口處，設置有喇叭口和擴散管，以改善水流的進出條件，提高水泵的效率。

（三）混流式循環水泵，混流泵

混流式循環水泵的結構融合了離心式和軸流式水泵的特點。其葉輪形狀介于兩者之間，葉片既具有一定的扭曲度，又有一定的徑向尺寸。在葉輪旋轉時，液體既受到離心力的作用，又受到軸向推力的作用，從而以斜向的方式流出葉輪。混流式水泵的泵殼形狀也較為特殊，通常采用環形蝸殼或導葉體結構，以適應水流的斜向流動特性，更好地實現能量轉換。在軸、軸承和密封裝置等方面，混流式水泵與其他類型水泵類似，但由于其工作條件相對復雜，對這些部件的強度、穩定性和密封性能要求更高，以確保在不同工況下都能可靠運行。

三、循環水泵的工作原理

（一）離心式循環水泵工作原理

當離心式循環水泵的電機啟動后，電機帶動泵軸和葉輪高速旋轉。葉輪內的液體在離心力的作用下，被迅速甩向葉輪外緣，從而獲得較高的動能。在葉輪外緣，液體進入泵殼的蝸殼通道，由于蝸殼的截面積逐漸增大，液體流速逐漸降低，動能逐漸轉化為壓力能，使液體的壓力升高。最后，高壓液體從泵殼的排出管流出，被輸送到需要冷卻的設備或系統中。與此同時，在葉輪中心處形成低壓區，外部的液體在大氣壓力或其他壓力源的作用下，通過吸入管源源不斷地進入葉輪，補充被甩出的液體，從而形成連續的水流輸送過程。

（二）軸流式循環水泵工作原理

軸流式循環水泵的工作原理基于葉輪對液體的軸向推力。當葉輪在電機的驅動下高速旋轉時，葉片對液體產生一個斜向的作用力，這個作用力可以分解為軸向力和圓周力。其中，軸向力使液體沿軸向方向流動，圓周力則使液體產生旋轉運動。在導葉的作用下，液體的旋轉運動被消除，轉化為軸向的直線運動，同時液體的動能進一步轉化為壓力能，使液體獲得足夠的壓力，從泵的出口排出。由于軸流式水泵的葉輪葉片安裝角度可以調節，通過改變葉片角度，可以改變葉片對液體的作用力大小和方向，從而實現對水泵流量和揚程的調節。

（三）混流式循環水泵工作原理

混流式循環水泵的工作過程中，液體在葉輪內既受到離心力的作用，又受到軸向推力的作用。當葉輪旋轉時，液體從葉輪的中心軸向吸入，然后在離心力和軸向推力的共同作用下，以斜向的方式從葉輪外緣流出。流出葉輪的液體進入泵殼的環形蝸殼或導葉體，在蝸殼或導葉的作用下，液體的流速逐漸降低，動能轉化為壓力能，最終從泵的出口排出�；炝魇剿�泵的這種工作原理使其兼具離心式和軸流式水泵的優點，能夠在較寬的流量和揚程范圍內高效運行。

四、循環水泵的運行特點

（一）流量與揚程特性

離心式循環水泵：離心式循環水泵的流量 - 揚程曲線通常呈下降趨勢，即隨著流量的增加，揚程逐漸降低。在設計工況點附近，水泵的效率最高，此時水泵的性能最為穩定和高效。當流量偏離設計工況點時，水泵的效率會明顯下降，同時可能會出現振動、噪聲增大等問題。此外，離心式水泵的揚程相對較高，適用于需要克服較大阻力的輸送系統，如一些對冷卻水壓要求較高的工業場合。

軸流式循環水泵：軸流式循環水泵的流量 - 揚程曲線較為平坦，在一定的流量范圍內，揚程變化較小。這使得軸流式水泵在大流量工況下能夠保持較高的效率，非常適合于需要大量冷卻水的場合，如大型火力發電廠、核電站等。然而，當流量超過一定范圍時，軸流式水泵的揚程會急劇下降，甚至可能出現不穩定現象，如喘振等，這對水泵的安全運行構成威脅。

混流式循環水泵：混流式循環水泵的流量 - 揚程曲線介于離心式和軸流式之間，具有較寬的高效運行范圍。它在不同流量下的揚程變化相對較為平穩，能夠適應一定范圍內的工況變化。這使得混流式水泵在一些對流量和揚程都有一定要求，且工況變化較為復雜的工業系統中得到廣泛應用，如石油化工企業的冷卻系統。

（二）能耗特性

循環水泵的能耗是工業生產中關注的重要指標之一。離心式循環水泵由于其揚程較高，在輸送相同流量的情況下，能耗相對較大，尤其是在低流量工況下，效率下降明顯，能耗進一步增加。軸流式循環水泵在大流量工況下效率較高，能耗相對較低，但在小流量工況下，其效率會大幅下降，能耗反而增加。混流式循環水泵由于其高效運行范圍較寬，在不同工況下的能耗相對較為穩定，能夠在一定程度上節省能源。因此，在選擇循環水泵時，需要根據實際工況和能耗要求，綜合考慮各種因素，選擇合適類型的水泵，以降低運行成本。

（三）運行穩定性

離心式循環水泵：離心式循環水泵在設計工況下運行較為穩定，但當流量偏離設計工況較大時，容易出現汽蝕現象。汽蝕是由于液體在葉輪入口處的壓力低于其飽和蒸汽壓，導致液體汽化形成氣泡，這些氣泡在葉輪內高壓區破裂，產生局部的沖擊壓力，對葉輪和泵殼造成損壞。汽蝕會導致水泵的性能下降，產生振動和噪聲，嚴重時甚至會使水泵無法正常工作。此外，離心式水泵對吸入水位的變化較為敏感，吸入水位過低可能會導致水泵吸入空氣，影響其正常運行。

軸流式循環水泵：軸流式循環水泵在運行過程中，對水流的均勻性要求較高。如果進水條件不佳，如存在漩渦、水流偏斜等，容易引起水泵的振動和噪聲，甚至可能導致葉片損壞。此外，軸流式水泵在小流量工況下容易出現不穩定現象，如喘振。喘振是由于水泵的流量和揚程在一定范圍內發生周期性的大幅度波動，同時伴有強烈的振動和噪聲，嚴重影響水泵的安全運行。為了避免喘振的發生，需要合理設計水泵的運行工況，確保其在穩定的工作范圍內運行。

混流式循環水泵：混流式循環水泵的運行穩定性相對較好，由于其兼具離心式和軸流式水泵的特點，在一定程度上能夠彌補兩者的不足。然而，混流式水泵在運行過程中也需要注意防止汽蝕和振動等問題，特別是在工況變化較大時，需要密切關注水泵的運行參數，及時調整運行方式，以確保其穩定運行。

五、循環水泵的維護要點

（一）日常巡檢

日常巡檢是確保循環水泵正常運行的重要措施。巡檢人員應定期檢查水泵的運行參數，如流量、揚程、電流、電壓等，確保這些參數在正常范圍內。同時，要檢查水泵的外觀是否有泄漏、磨損、腐蝕等情況，特別是密封部位和連接部位，如有泄漏應及時處理。此外，還應檢查水泵的振動和噪聲情況，如發現異常振動或噪聲增大，應及時查找原因并進行維修。

（二）定期保養

潤滑系統保養：定期檢查和更換軸承的潤滑油或潤滑脂，確保軸承得到良好的潤滑。不同類型的軸承和工作條件對潤滑的要求不同，應根據設備的使用說明書選擇合適的潤滑劑，并按照規定的時間和劑量進行添加或更換。同時，要檢查潤滑系統的管路是否暢通，有無泄漏現象，如有問題應及時修復。

密封系統維護：對于填料密封的水泵，要定期檢查填料的磨損情況，及時調整填料的壓緊程度或更換填料。對于機械密封的水泵，要檢查密封面的磨損情況，如有泄漏應及時更換密封件。此外，還要注意密封系統的沖洗和冷卻情況，確保密封面在良好的工作環境下運行。

葉輪和泵殼維護：定期檢查葉輪和泵殼的磨損情況，如發現葉輪有磨損、腐蝕或變形等情況，應及時修復或更換。對于泵殼內的水垢和雜物，應定期進行清理，以保證水泵的正常運行效率。

（三）故障維修

當循環水泵出現故障時，應及時進行維修。常見的故障包括水泵不出水、流量不足、揚程不夠、振動和噪聲過大等。對于這些故障，需要根據具體情況進行分析和排查。例如，水泵不出水可能是由于吸入管堵塞、葉輪損壞、電機故障等原因引起的；流量不足可能是由于泵的轉速降低、葉輪磨損、密封泄漏等原因造成的。在維修過程中，要嚴格按照操作規程進行，確保維修質量，避免因維修不當而導致新的故障發生。

六、循環水泵的未來發展趨勢

（一）高效節能技術的應用

隨著全球能源危機的日益加劇和環保要求的不斷提高，高效節能成為循環水泵未來發展的重要方向。研發新型的葉輪設計、優化泵體結構、采用高效的電機和調速裝置等技術手段，將有助于提高循環水泵的運行效率，降低能耗。例如，采用先進的水力模型設計葉輪，能夠減少水力損失，提高水泵的效率；應用變頻調速技術，根據實際工況實時調整水泵的轉速，避免不必要的能耗浪費。

（二）智能化控制與監測

未來的循環水泵將更加智能化，通過引入先進的傳感器技術、自動化控制技術和物聯網技術，實現對水泵運行狀態的實時監測、遠程控制和故障診斷。智能化控制系統可以根據水泵的運行參數和工況變化，自動調整水泵的運行方式，確保其始終處于最佳運行狀態。同時，通過對大量運行數據的分析和挖掘，能夠提前預測水泵可能出現的故障，及時采取維修措施，提高設備的可靠性和維護效率。

（三）新材料的應用

為了提高循環水泵的性能和使用壽命，新型材料的應用將成為趨勢。例如，采用高強度、耐腐蝕、耐磨的材料制造葉輪、泵殼等關鍵部件，能夠有效延長水泵的使用壽命，減少維修成本。此外，一些新型的密封材料和潤滑材料的研發和應用，也將有助于提高水泵的密封性能和潤滑效果，降低能耗和泄漏風險。

循環水泵作為工業冷卻系統的核心設備，其結構、工作原理和運行特點直接關系到工業生產的效率和安全性。通過深入了解循環水泵的相關知識，掌握其維護要點，并關注其未來發展趨勢，能夠更好地選擇、使用和維護循環水泵，為工業生產的穩定運行提供有力保障。在未來，隨著科技的不斷進步，循環水泵將朝著更加高效、智能、節能的方向發展，為推動工業現代化進程發揮更大的作用。
