很多時候使用模擬量時會有干擾，當做了抗干擾處理以后，還是解決不了，那么久可以通過濾波程序來解決這個問題，本文章講會詳細講解西門子S7-200smart PLC通過間接尋址編寫模擬量濾波程序。

軟件使用 STEP 7-MicroWIN SMART，硬件為S7-200 SMART ST40

一、指令調用

調用庫如圖1所示，指令庫說明如下：

Pointer為指針引腳，指向存放數據的起始地址，數據類型為字；

Number為數據的長度，可以是變量也可以是常量，數量不能輸入負值；

INDX為FOR循環的次數地址，可以忽略，但是不能外部進行賦值干擾；

MAX為輸入數值中的最大值；

MIN為輸入數值中的最小值；

Out為求得平均值輸出地址，數據類型為浮點數。

▲圖1▲

重復調用的庫，需要變量建立的正確，否則多次調用無法正常運行，如果你這邊對建立庫不太會，你這邊可以先去看一下這方面的課程學習一下，對于指針指令不太熟悉的可以看看小編前面寫的文章《西門子S7-200smart間接尋址的使用方法》

1、形參變量表建立

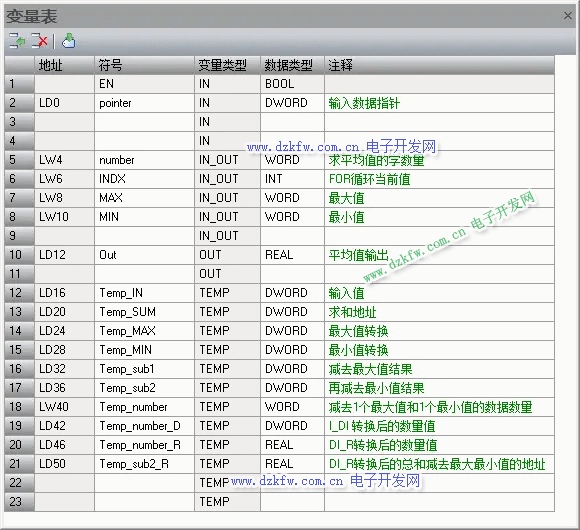

變量表建立如圖2所示，每個變量表的作用可以看注釋說明，這里不做介紹，如果有問題可以留言。

▲圖2▲

2、AVG_MAX_MIN形參子程序

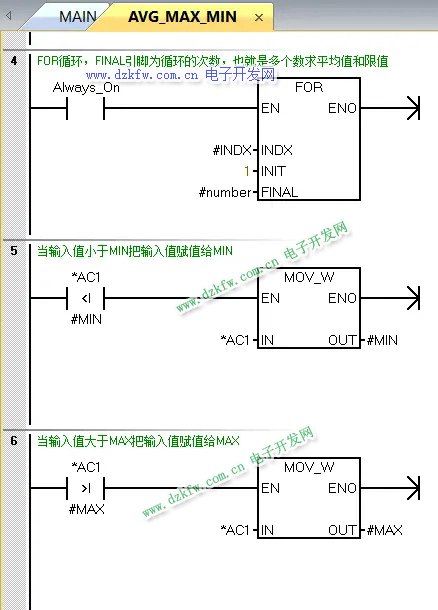

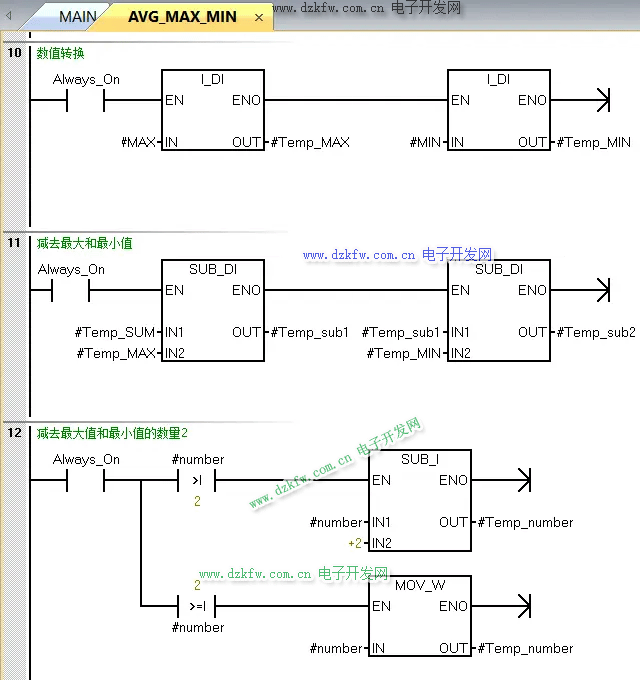

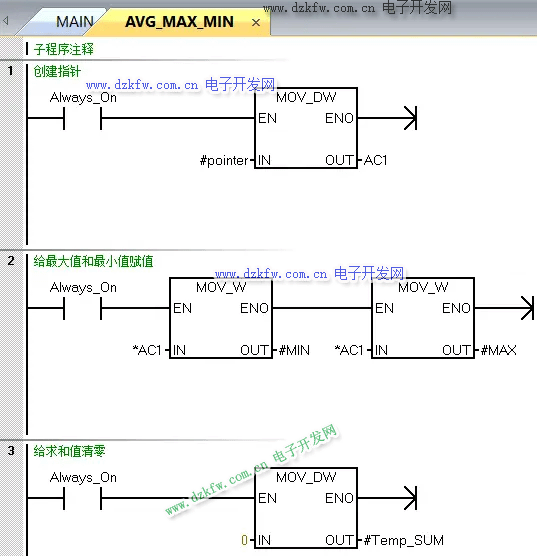

AVG_MAX_MIN子程序每一段程序都有注釋講解，如圖3至圖7所示，這里不做介紹，如果有問題可以留言。

▲圖3▲

▲圖4▲

▲圖5▲

▲圖6▲

▲圖7▲

1、系統塊組態

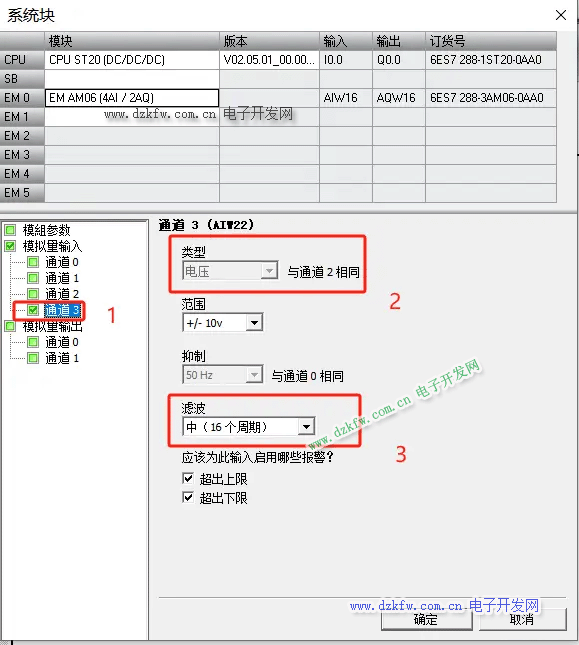

由于文章設備接線為通道3，在系統塊中選擇通道3，如圖8所示。步驟2 傳感器輸入是電流還是電壓進去修改，通道2和通道3為一組，修改需要在通道2中修改電流或者電壓。步驟3中選擇濾波周期，輸入通道采集多少次算平均值，并寫入到AI存儲區，設置組態后確認，需要下載到PLC中才生效。

▲圖8▲

2、程序編寫

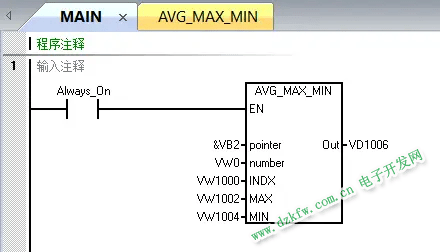

每一段程序都有注釋講解，如圖9和圖10所示，這里不做介紹，如果有問題可以留言。

▲圖9▲

▲圖10▲

3、程序測試

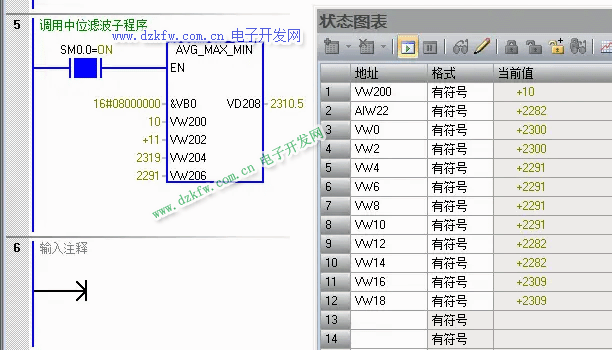

程序檢控可以看到模擬量采集的10個數值進行減去最大和最小值，然后求8個數的平均值，并輸出到VD208中。

▲圖11▲

模擬量輸入濾波處理，常用的有加磁環、等電位處理、加隔離設備。當加了抗干擾處理以后還是不理想可以考慮軟件中的通道濾波處理，這些做完波動還是很大，那么就需要用到用到濾波程序，濾波程序有很多，這里小編舉例了模擬量中位濾波程序。

以上就是整個西門子S7-200smart間接尋址應用—模擬量濾波程序的內容，文章內容如有錯誤或者有不懂的問題請聯系我們。

注意：文章程序只供學習參考，實際應用需要修改并測試
