今天小編給大家講一下plc的點動控制原理,這篇文章呢,主要是講給：（plc編程初學者的）請高手勿噴！

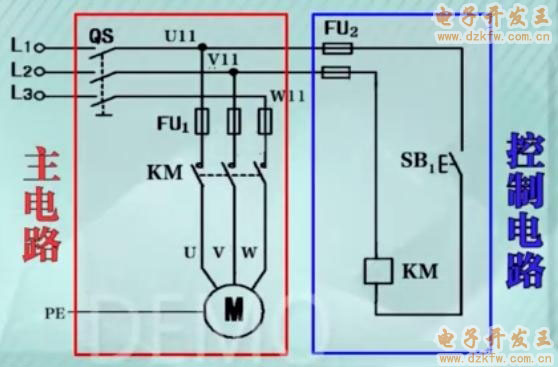

首先什么是:點動控制呢？大家看一下下面這個圖,如圖2：

這個是一個傳統的控制電路,我們這個電路它分為：主電路和控制電路兩部分。 1、主電路有：QS（斷路器）、FU(熔斷器）、KM（接觸器主觸點）M（電動機）所組成。2、控制電路（也稱為輔助電路）：由FU（熔斷器）、SB（常開觸點）、KM（接觸器線圈）構成。大家:再看下面這個圖,如圖3：

在電路工作時,我們按下按鈕SB1,接觸器線圈得電,銜鐵吸合帶動三對主觸點閉合,電動機接通三相電源啟動正轉,當我們把按鈕放開后,接觸器線圈斷電,電動機斷電停止轉動,這種控制方式我們稱之為點動控制。它主要用于設備的升降、定點移動控制、以及生產設備的調試,在我們實際的應用當中,接觸器控制電路相對體積較大,長時間的機械運動會導致按鈕、接觸器等元器件的可靠性降低,用到的觸點也是有限的,如果我們要改變控制功能,那么電路還需要重新搭建,工作量比較大而且容易出錯,正對這些不足,我們就引用PLC來實現,那么什么是PLC呢？請大家再看下面這個圖,如圖4：

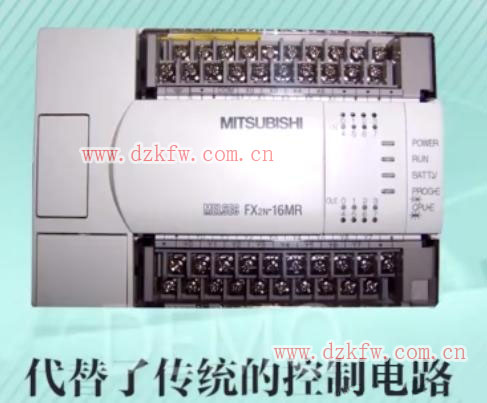

這里我們以三菱公司生產的FX2NPLC為例：左邊有那麼多螺絲的是PLC的信號輸入點X主要適用于按鈕、開關、傳感器等輸入信號。右邊這一塊呢,它是PLC的輸出點Y,用來向外部接觸器、電磁閥、指示燈、報警裝置等輸出設備發送信號、中間有CPU和存儲器、主要是控制整個系統、協調系統內部各部分的工作,以及存儲程序和數據的功能。如果改變控制功能,只需要修改內部程序,外部電路不需要我們去重新調整,以便于我們調試,硬件又錯誤少,PLC內部程序中內部繼電器的使用也不受限制。那么我們用PLC如何實現電動機的點動控制呢？大家請看下圖,如圖5：

常開按鈕SB1接到PLC的輸入點X1,當我們把SB1按鈕按下輸入回路就接通了,X1就得到一個IO信號,X1的IO信號送到PLC內部進行運算,就輸出一個信號,輸出的信號Y1將輸出回路接通,KM1線圈得電,對應的主電路中的KM主觸點就吸合了,我們再看下面這個圖,如圖6：

我們和上面的圖對比一下。PLC內部是根據什么來進行控制運算的呢？我們再往下看,如圖7：

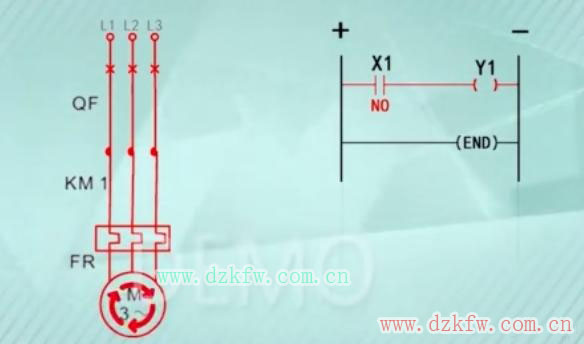

我們看啊,左邊那根豎線是左母線,右邊那根是右母線,右母線我們可畫可不畫,我們假想,做母線接電源的正極,右母線接電源的負極,輸入繼電器X1設置成常開觸點的形式,串聯輸出線圈Y1,當X1等于NO狀態時,就好比兩條母線之間的回路接通了,我們可認為有個假想的電流流過該回路,看下圖,如圖8：

線圈就得電導通了,大家看見沒有,右上角那個梯形圖紅色的那根線,對應的Y1觸點（線圈）就會動作,主電路中的接觸器KM1主觸點吸合電動機就正轉工作�？匆姏]有？左邊KM1主觸點吸合了,變成直線了,同時變紅了證明得電了,當我們松開按鈕的時候,又看下面的圖,如圖9：

今天這個圖有點多,大家別罵我哈,主要是想讓大家弄懂弄明白。
如上圖,我們松開按鈕時,也就是說X1處于OFF的時候母線之間的回路開路,Y1線圈就斷電了,主觸點復位斷開,電動機就會失電停止工作。這樣點動控制的設計就完成了,我們把設計的這個圖叫做《梯形圖》,這就是PLC內部的運算控制。最后我們借助GX仿真軟件把設計好的梯形圖寫入到PLC當中去。如圖10：

連接好外部X和Y的供電電路,按下啟動按鈕,電動機啟動,松開按鈕電動機停止工作。

實現了電動的控制功能。
