圖1   加法指令的使用
（2）減法指令SUB  (D)SUB(P)指令的編號為FNC21。它是將[S1.]指定元件中的內容以二進制形式減去[S2.]指定元件的內容，其結果存入由[D.]指定的元件中。如圖2所示，當X0為ON時，執行（D10）—（D12）→（D14）。

圖2  減法指令的使用
使用加法和減法指令時應該注意：
1）  操作數可取所有數據類型，目標操作數可取KnY、KnM、KnS、T、C、D、V和Z.。
2）  16位運算占7個程序步，32位運算占13個程序步。
3）數據為有符號二進制數，最高位為符號位（0為正，1為負）。
4）加法指令有三個標志：零標志（M8020）、借位標志（M8021）和進位標志（M8022）。當運算結果超過32767（16位運算）或2147483647（32位運算）則進位標志置1；當運算結果小于-32767（16位運算）或-2147483647（32位運算），借位標志就會置1。

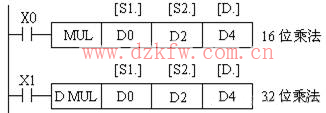

（3）乘法指令MUL   (D) MUL (P)指令的編號為FNC22。數據均為有符號數。如圖3所示，當X0為ON時，將二進制16位數[S1.]、[S2.]相乘，結果送[D.]中。D為32位，即（D0）×（D2）→（D5，D4）（16位乘法）；當X1為ON時，（D1，D0）×（D3，D2）→（D7，D6，D5，D4）（32位乘法）。

圖3  乘法指令的使用
（4）除法指令DIV  (D) DIV (P)指令的編號為為FNC23。其功能是將[S1.]指定為被除數，[S2.]指定為除數，將除得的結果送到[D.]指定的目標元件中，余數送到[D.]的下一個元件中。如圖4所示，當X0為ON時（D0）÷（D2）→（D4）商，（D5）余數（16位除法）；當X1為ON時（D1，D0）÷（D3，D2）→（D5，D4）商，（D7，D6）余數（32位除法）。

圖4   除法指令的使用
使用乘法和除法指令時應注意：
1）源操作數可取所有數據類型，目標操作數可取KnY、KnM、KnS、T、C、D、V和Z.，要注意Z只有16位乘法時能用，32位不可用。
2）16位運算占7程序步，32位運算為13程序步。
3）32位乘法運算中，如用位元件作目標，則只能得到乘積的低32位，高32位將丟失，這種情況下應先將數據移入字元件再運算；除法運算中將位元件指定為[D.]，則無法得到余數，除數為0時發生運算錯誤。

4）積、商和余數的最高位為符號位。
（5）加1和減1指令  加1指令(D) INC (P)的編號為FNC24；減1指令 (D) DEC (P)的編號為FNC25。INC和DEC指令分別是當條件滿足則將指定元件的內容加1或減1。如圖5所示，當X0為ON時，（D10）+1→（D10）；當X1為ON時，（D11）+1→（D11）。若指令是連續指令，則每個掃描周期均作一次加1或減1運算。

圖5  加1和減1指令的使用
使用加1和減1指令時應注意：
1）指令的操作數可為KnY、KnM、KnS、T、C、D、V、Z；。
2）當進行16位操作時為3個程序步，32位操作時為5個程序步。
3）在INC運算時，如數據為16位，則由+32767再加1變為-32768，但標志不置位；同樣，32位運算由+2147483647再加1就變為-2147483648時，標志也不置位。
4）在DEC運算時，16位運算-32768減1變為+32767，且標志不置位；32位運算由-2147483648減1變為=2147483647，標志也不置位。
2．邏輯輯運算類指令
（1）邏輯與指令WAND  (D)WAND(P)指令的編號為FNC26。是將兩個源操作數按位進行與操作，結果送指定元件。
（2）邏輯或指令WOR   (D) WOR (P)指令的編號為FNC27。它是對二個源操作數按位進行或運算，結果送指定元件。如圖4-48所示，當X1有效時,（D10）∨（D12）→（D14）
（3）邏輯異或指令WXOR  (D) WXOR (P)指令的編號為FNC28。它是對源操作數位進行邏輯異或運算。
（4）求補指令NEG   (D) NEG (P)指令的編號為FNC29。其功能是將[D.]指定的元件內容的各位先取反再加1，將其結果再存入原來的元件中。

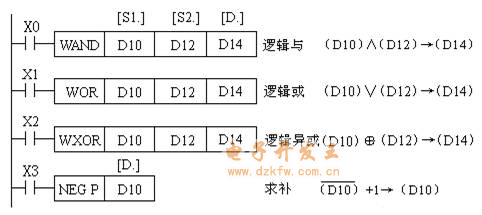

WAND、WOR、WXOR和NEG指令的使用如圖6所示。

圖6  邏輯運算指令的使用
使用邏輯運算指令時應該注意：
1）WAND、WOR和WXOR指令的[S1.]和[S2.]均可取所有的數據類型，而目標操作數可取KnY、KnM、KnS、T、C、D、V和Z。
2）NEG指令只有目標操作數，其可取KnY、KnM、KnS、T、C、D、V和Z。
3）WAND、WOR、WXOR指令16位運算占7個程序步，32位為13個程序步，而NEG分別占3步和5步。
