會員注冊S7-200smart 恒溫PID控制

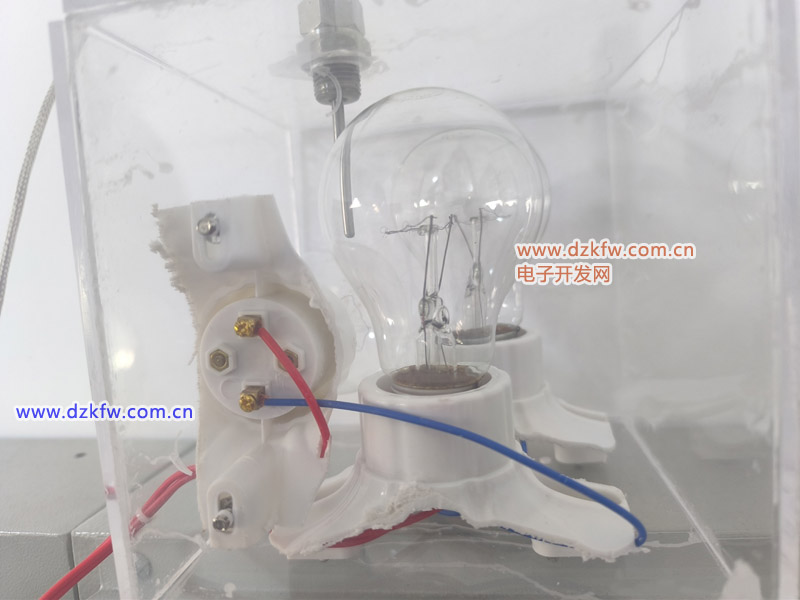

一、硬件介紹
PLC：CPU ST20
模擬量模塊:EM AM03
溫度傳感器：電壓0-10V 溫度范圍0-800
變頻器：正弦EM730
458通訊接線
二、實驗思路
通過變頻器赫茲來調節溫度
三、程序部分
1.組態模擬量

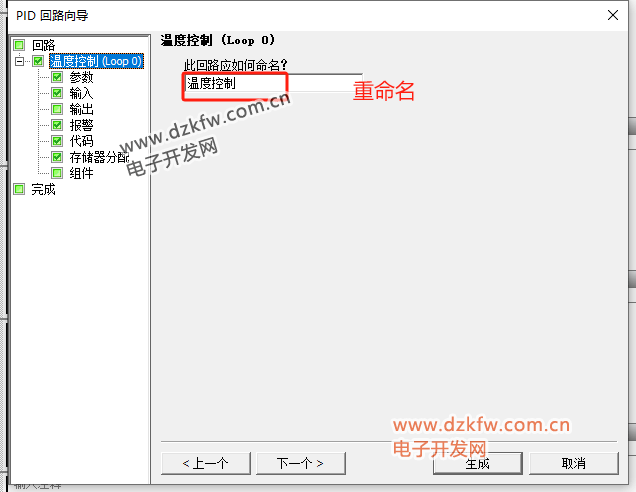

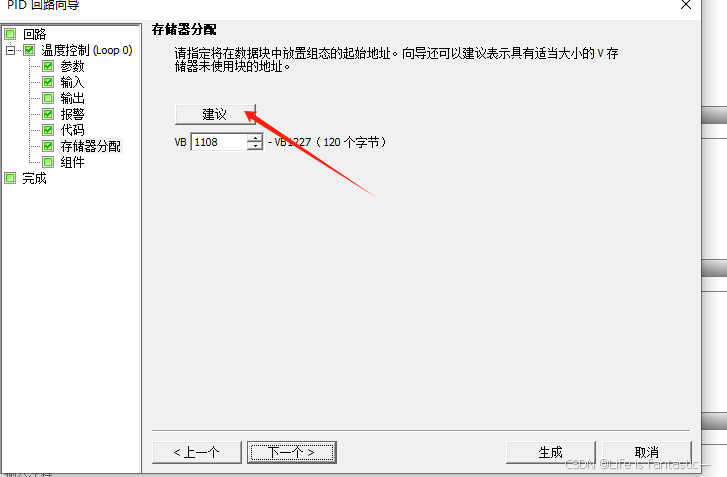

2.生成PID工藝
過程變量如何確定
參照下表：

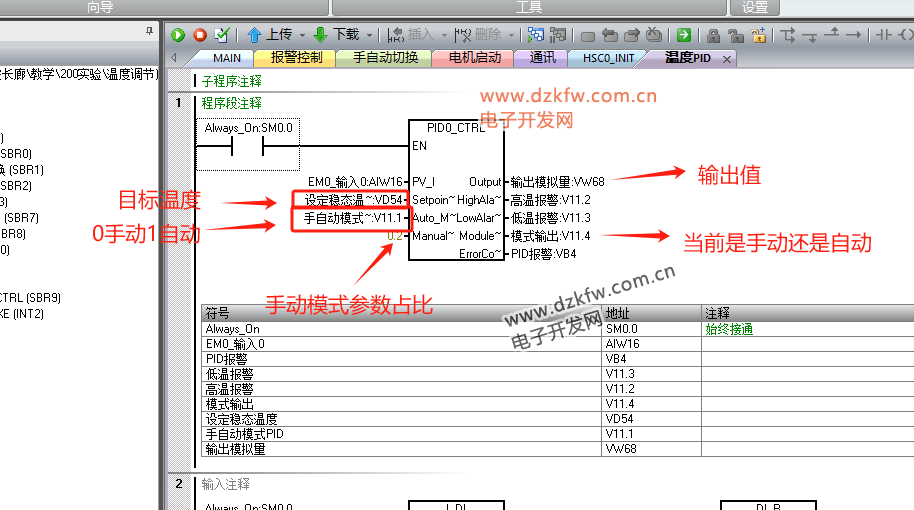

3.程序塊使用
4.實時溫度計算
模擬量輸入/27648*800=溫度
但是模擬量輸入是16位，需要轉成32位浮點數
5.輸出模擬量轉赫茲
6.達到目標溫度附近，切換自動模式
PS:485通訊程序
四、監控PID
